没有线号三相异步电动机如何使用万用表查找并接成三角形

时间：2023-03-05作者：佚名

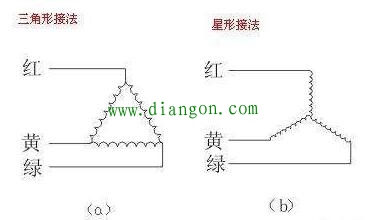

三角形接法和星形接法，其实都不难。
星形接法，其实就是把电动机的三个绕组，其中的一端【头或者尾】连接在一块，另一端【尾或者头】分别接三相电源。

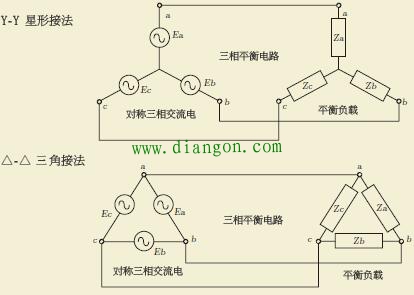

而三角形接法，就是把电动机的三个绕组依次连接以后，再接三相电源。
比如，电动机的三个绕组头分别是1，2，3；尾分别是4，5，6
那么，三角形接法就是1连接4，2连接6，3连接5。

没有线号三相异步电动机如何使用万用表查找并接成三角形
本文中最大的问题是电动机出线已经没有标识了，那么，第一步要做的就是，区分三个绕组的“头和尾”。
利用万用表毫安挡测量，原理是剩磁发电原理:
1、将电动机的三绕组中每一绕组的一根引出线接在一起【默认是头，并做好标识】，余下三根引出线（每个绕组一根）也接在一起。
这样，就做成了两组引出线。
将两组引出线分别缠绕在万用表的两表笔上。
用手转动电动机转子，同时观察万用表指针，如果指针不偏转（摆动），说明接在一起的三根线同为三相绕组首端（或尾端）引出线，测试结束。
如果指针有偏转（摆动），说明有一相绕组接反，继续下步测试。

没有线号三相异步电动机如何使用万用表查找并接成三角形
2、将其中任一绕组的两根引出线对调，（注意：要记住是对调的哪一绕组。）
这样又做成两组引出线。
重复上面的测试：将两组引出线分别缠绕在万用表的两表笔上。用手转动电动机转子，同时观察万用表指针，如果指针不偏转（摆动），说明接在一起的三根线同为三相绕组首端（或尾端）引出线，测试结束。gdzrlj.com如果指针有偏转（摆动），说明有一相绕组接反，继续下步测试。
3、再将余下两绕组中的任一绕组的两根引出线对调，这样又做成两组引出线。
重复上述测试：将两组引出线分别缠绕在万用表的两表笔上。
用手转动电动机转子，同时观察万用表指针，如果指针不偏转（摆动），说明接在一起的三根线同为三相绕组首端（或尾端）引出线，测试结束。
如果指针有偏转（摆动），说明有一相绕组接反，继续下步测试。
4、将第一次对调的两引出线还原（再对调一次）即可。这时，接在一起的三根线同为三相绕组首端（或尾端）引出线，测试结束。

没有线号三相异步电动机如何使用万用表查找并接成三角形
验证：
将两组引出线分别缠绕在万用表的两表笔上。用手转动电动机转子，同时观察万用表指针，万用表指针不会偏转（摆动）。
说明判断正确。
区分头尾以后，绕组的三个头分别标识1，2，3；相应的三个尾标识4，5，6
按照1连接6，2连接4，3连接5，在接线端子压紧螺丝，三角形接法就接好了。
使用的时候，在三个端子施加A，B，C三相平衡电源，电动机就可以正常运转了。
