PLC串口通信原理

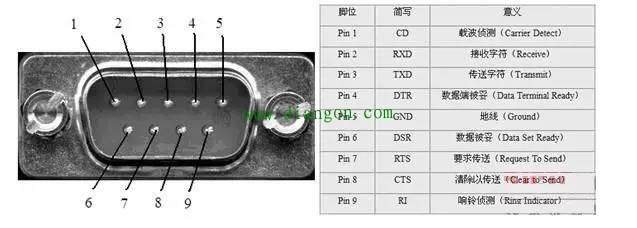

　　图1 RS232-C接口连接器定义

　　在RS232的规范中，电压值在 3V~ 15V（一般使用 6V）称为"0"或"ON"。电压在-3V~-15V（一般使用-6V）称为"1"或"OFF"；计算机上的RS232"高电位"约为9V，而"低电位"则约为-9V。
　　RS232为全双工工作模式，其信号的电压是参考地线而得到的，可以同时进行数据的传送和接收。在实际应用中采用RS232接口，信号的传输距离可以达到15m。不过RS232只具有单站功能，即一对一通信。
　　2．RS485接口RS485采用正负两根信号线作为传输线路。两线间的电压差为 2V~6V表示逻辑"1"：两线间的电压差为-2V~6V表示逻辑"0"。
　　RS485为半双工工作模式，其信号由正负两条线路信号准位相减而得，是差分输入方式，抗共模干扰能力强，即抗噪声干扰性好；实际应用中其传输距离可达1200米。RS485具有多站能力，即一对多的主从通信。

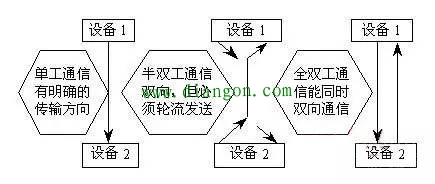

　　在串行通信中，数据通常是在两个站之间传送，按照数据在通信线路上的传送方向可分为3种基本的传送方式：单工、半双工和全双工，如图2所示。
