如何设计高频增强电路与低通滤波器电路

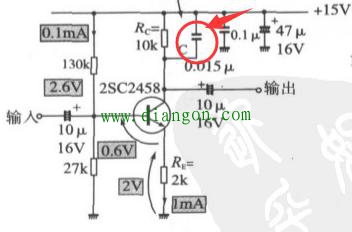

低通滤波电路
如上图所示，此电路时截止频率为1KHz的低通滤波电路。改电路具有将1KHz频率以上的高频截止功能。
这是因为集电极电阻具有频率特性，所以导致三极管放大也有频率效应。频率越高，因为电容的影响，导致电容与电阻并联的阻抗也就越小，所以电路的增益Rc/Re也就越小。使得电路具有了低通滤波器效应！
幅频特性曲线如下图！

幅频特性曲线

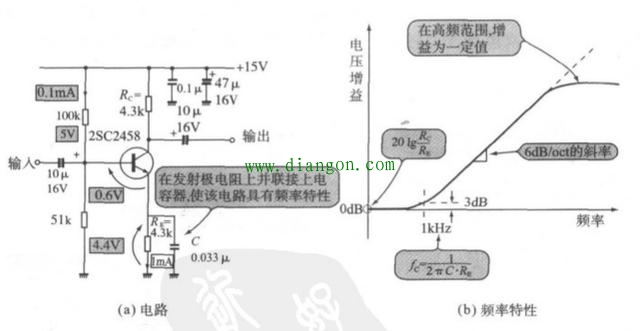

最后说一下，高频增强电路
与上面不同的是，电容这一次是并联在发射极上的！

同样，发射极电阻同样具有频率特性，所以导致三极管放大也有频率效应。频率越高，因为电容的影响，导致电容与电阻并联的阻抗也就越小，所以电路的增益Rc/Re也就越大。使得电路具有了高频增强效应！

幅频特性曲线
此电路一般用于音频控制以及FM发射电路高频预加重电路中！
注意，此电路并不能把增益变成无限大。他的截止频率为：

截止频率
