一起电度表错误接线引起的事故(干货分享)

工矿企业中电能的测量必不可少，作为我们维修电工，对电度表的接线并不陌生，下面就本人经历的一一起事故说起。

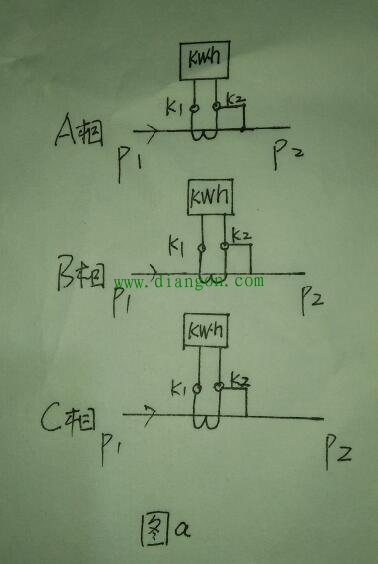

数年前的一个夏天，我正在值班，邻车间的电工急匆匆跑来叫我去帮一下忙。我到现场一看，一块计量柜的二次线严重烧损。我随即详细询问了事故经过。该车间为新上车间，车间内设配电室，该电工发现原计量柜接线不正确。(一块三相四线有功电度表与三块穿心式电流互感器配合接线)联接二次线时，该电工发现3块电流互感器二次的k2端未联在一起，而是分别与同相的一次导线联结。即A相互感器的K2与A相导线联结，B相互感器的k2与B相导线联结，C相互感器的k2端与C相导线联结。如图a所示。

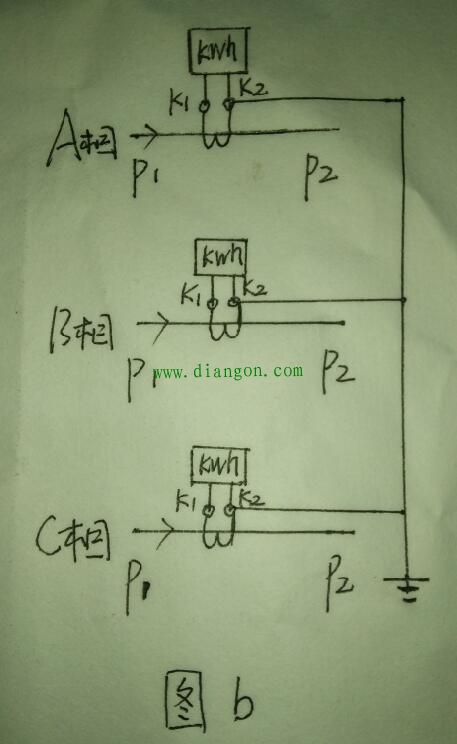

该同事发现错误后就动手改线，原本想改为下图b。

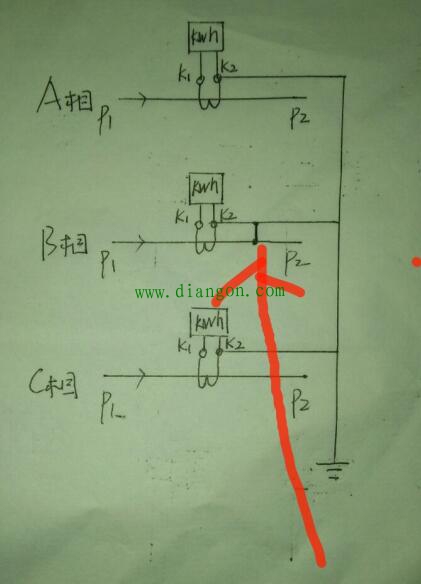

但在实际接线中，忘记拆除B相一次线与二次k2端联线，(红线处)形成c图接线。

图c
结果合闸送电时形成了B相单相接地短路故障使计量柜二次线烧毁。
分析以上事故，得出以下结论:
①该电工不了解该种接线的合理及其优缺点。gdzrlj.com图a接线电流互感器一次与二次有公共联结点，是等电位，不存在绝缘击穿故障。二次回路一旦发生开路故障，产生高电压，这种接线可以防止。缺点是一次出现过电压后，二次也同时出现。在应用中，也可以一次进线端p1端与二次k1端联结使用。②图b接线用的比较多有一定的防雷击能力。③新安装设备如发现疑问，不得随意改动，经领导批准后才可以改动，改动后验收才能投入使用。
以上就是本人的一点经验总结，希望广大电工同行共同讨论提高。
