漏电保护器常见的错误接线案例及其后果

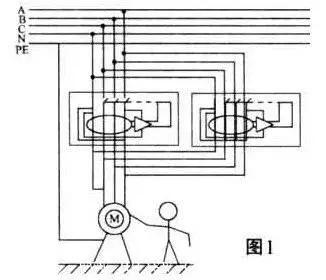

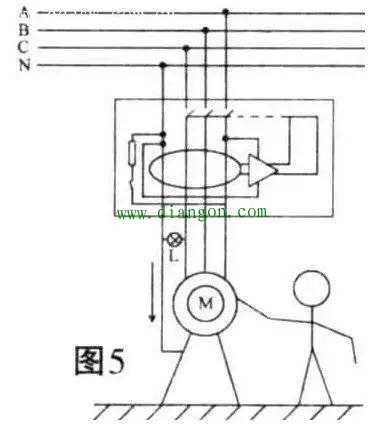

1、漏电保护器并联：后果分析：首先，保护器并联接线时·，两个保护器的动作电流不可能绝对相等，跳闸的时间就会有先有后，从而导致动作时间延长。其次，在并联接线状态下，当一个保护器失灵时，系统将无法保证安全。当系统漏电时，虽然一个保护器动作了，而失灵的保护器不跳闸，主回路仍然带电，起不到保护作用。另外，由于工作零线混用，会引起误跳闸现象。

2、工作零线断线：这是一种比较危险的现象。当工作零线在电源侧断线时，保护器的负荷侧零线将会带电。一是因为220V的电源会通过放大器的电源串到零线上使零线带电；二是如果保护器带有单相负荷，电源会通过负载串到零线上，对用电人员造成人身伤害。三是由于零线断线，放大器无工作电源，当回路发生漏电时，无法跳闸。

3、工作零线端子代替相线端子使用：
发生这种情况的主要原因，是原来的漏电保护器触头或端子，有一相因负荷过大或接触不良被烧坏，操作人员违章作业将相线接在零线端子上，违章使用。

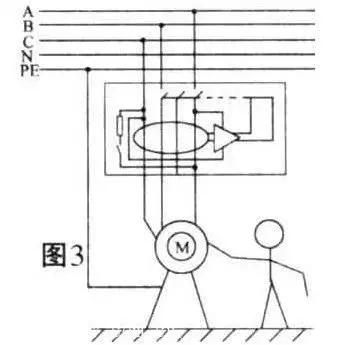

可能造成的不良后果是：①用电设备将会有一相长期带电(如图3中的C相)。因为工作零线在经过漏电保护器内部时，没有设置断开触点，进出端子是直接联通的。②漏电保护器为220V跳闸电源时，会将放大器烧坏；漏电保护器为380V跳闸电源时，可能会因缺一相电而无法跳闸。两种情况的结果都是使漏电保护器的保护功能失灵。③检修设备时，可能会因有一相电源断不开而出现触电事故。
