漏电保护器工作原理及选购指南

首先我们需要知道漏电保护器的作用：漏电保护器用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
常见的有1P N，2P，3P,3P N，

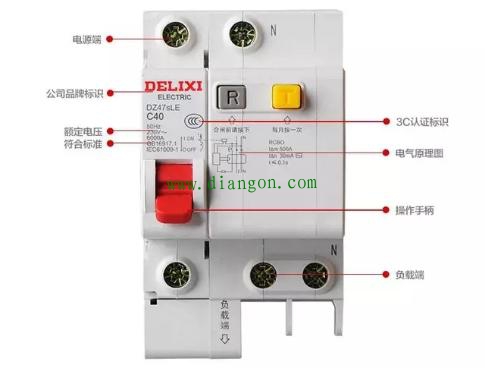

1P N漏电保护器
1P N的相线和中性线N不能接反，因为这种开关脱扣只切断相线，而中性线依然是连接的，接反的话相线依然是通的，而零线切断，起不到保护作用了，因为手底下咱是没有1P N的漏电保护器，所以就随便从网上找了一个，这个还是带说明的，可以清晰地了解。

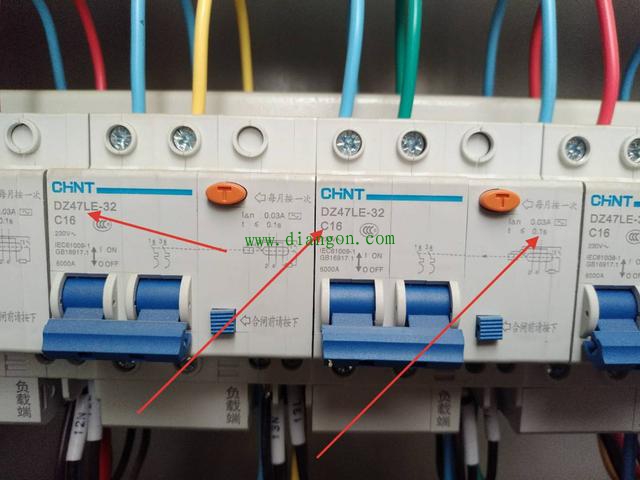

2P的漏电保护器
2P的漏电保护器称之为二级二线式漏电保护器，可以依照配电箱的顺序接线，不用担心反正的问题，因为2P的漏电保护器两级都有线路保护作用，也就是相线和中性线都已经断开，这点和1P N的不同。，它的组成是：一个2片空气开关加一个漏电模块。当漏电发生时漏电模块带动空气开关跳闸，相线和中性线都断开，安全系数更高。
从左数第一个箭头所指的是它的型号，属于DZ47系列的（家用的基本都是DZ47系列的），第二个箭头所指的是它的额定电流为16A,第三个箭头所指的是漏电电流为0.03A，也就是30毫安，人体电流达到50毫安时，就有生命危险，

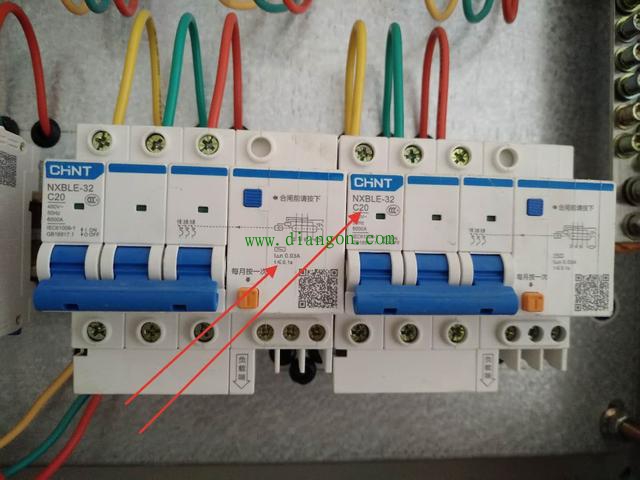

3P的漏电保护器

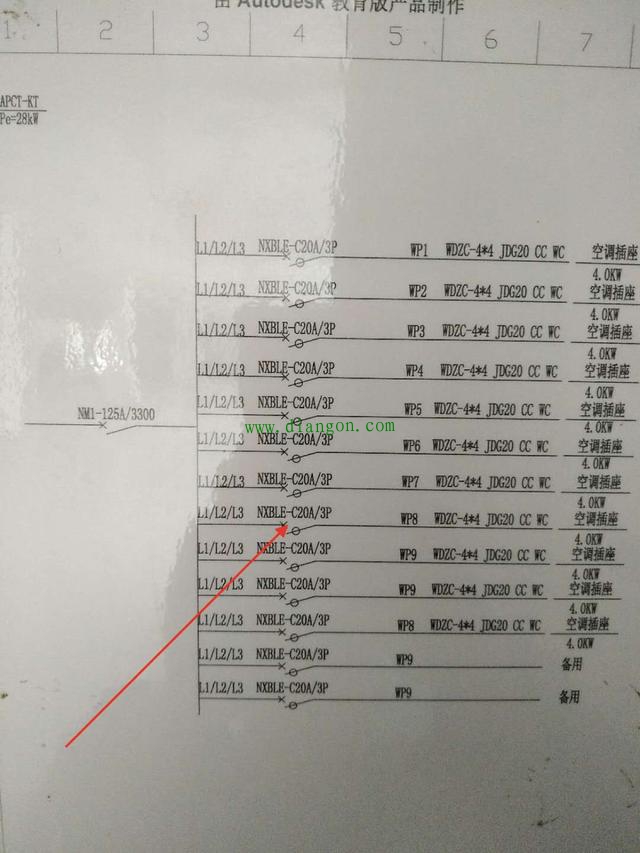

3P的漏电保护器系统图
这个漏电保护器就没有中性线的接入了，直接黄绿红三相电，，根据这个配电箱的配电系统图可以看出它是用于空调插座的，这3P漏电保护器和3P N的漏电保护器区别就是一个有零线一个没有，没零线的3P漏电保护器只能接380V，有零线的3P漏电保护器既能接380V又能接220v。

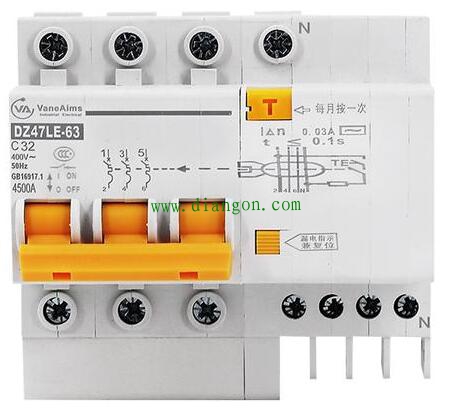

3P N的漏电保护器
3P N的漏电保护器就不做过多介绍了，情况类似1P N的漏电保护器，但是这个是三相电的。
现在我们生活用电一般都采用三相五线制，也就是TN-C-S,也就是从配电室出来之前，中性线和接地保护线已经分开了，也就是中性线和PE线已经彻底分开，家庭用1P N作为漏电保护其实也没有问题，但是线路长负载多的话，最好还是选用2P的漏电保护器，个人觉得这样更为安全可靠。
