双控三控四控开关接线方法 有图有说明更容易理解

现在的双控三控四控都是比较实用的，特别是卧室基本上都是两个开关控制一个灯，门口一个开关床头一个开关。还有就是楼梯口，楼下一个开关楼上一个开关，灯在楼梯中间。四控一般用在卫生间的位置，灯，2个暖灯，排气扇。今天我们简单看看这三种开关的接线。

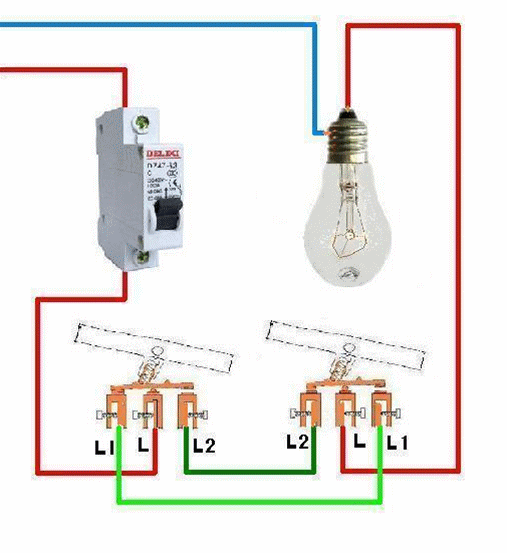

1、先看看双控

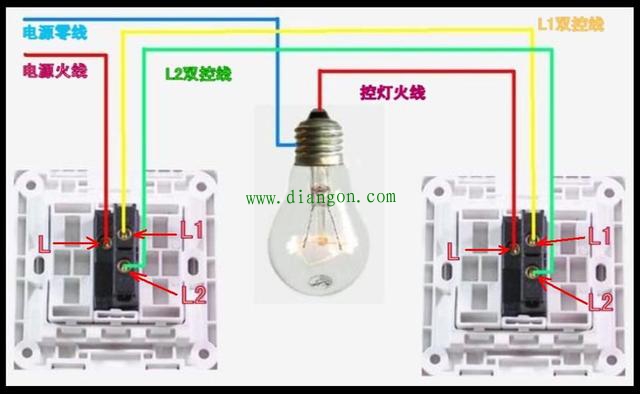

小技巧就是，两个开关的L1L2同名的连一起

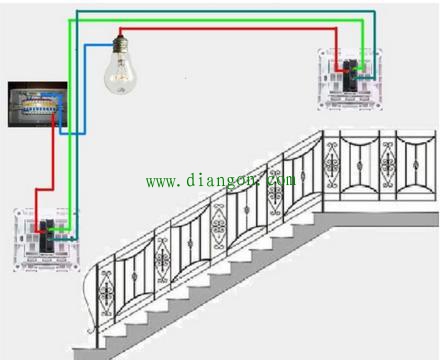

这种是楼梯双控的布局

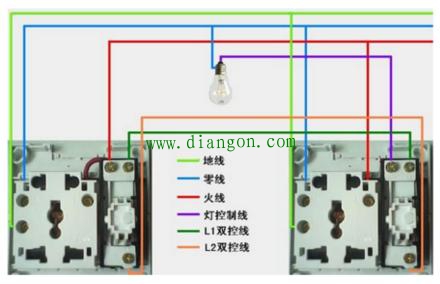

这种双控带插座，大同小异

这个是开关的动态演示，便于理解

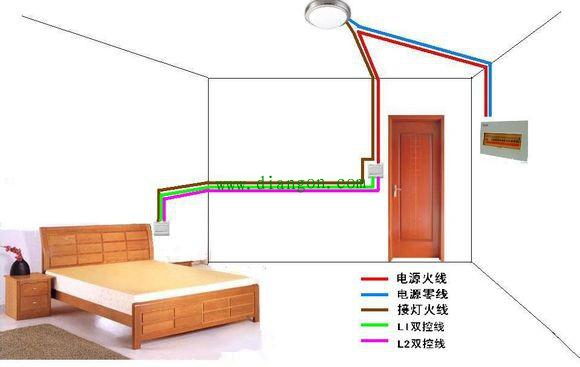

卧室双控的布线图
2、再看看三控

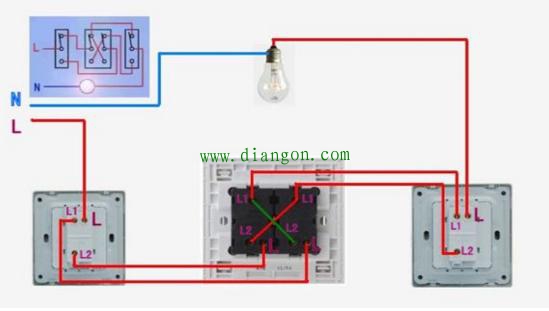

中间是个多控开关
有的朋友说中间可不可以用双联双控开关，也是可以的。不过双联开关上有两个开关，需用同时按下。

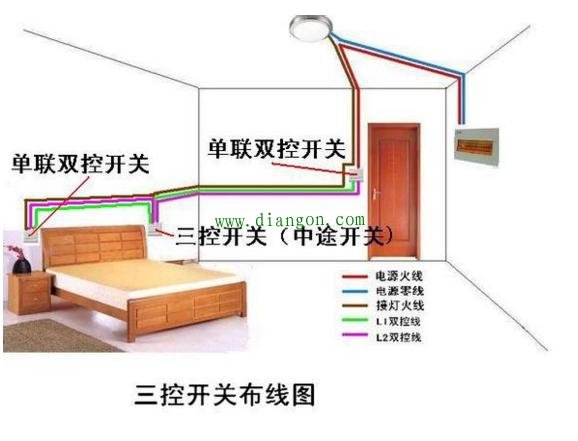

三控开关的布线
3、最后说说四控

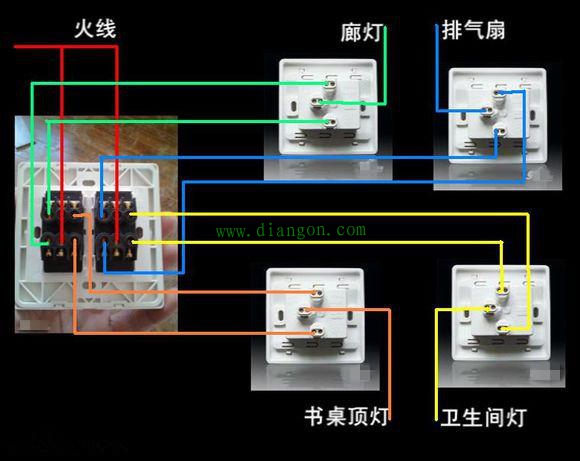

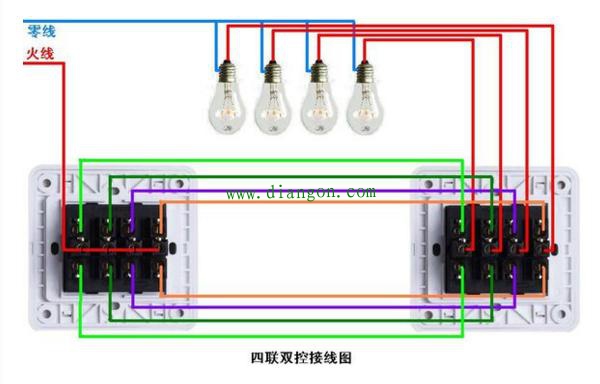

四联双控

这个稍微复杂一点
第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。四控可以理解为总开关，其他四个开关又可以单独控制。

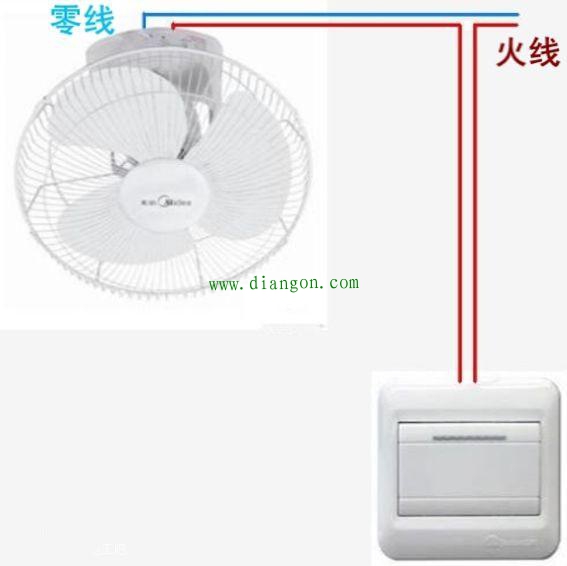

这个就是单联单控的接线
先从简单的学起，零线是直接接灯泡，所有的开关只是控制火线的通断，好了大俵哥简单就说这么多，还是老规矩。
