热继电器复位方式的调整和使用注意事项

一、热继电器复位方式的调整
热继电器的复位方式有手动复位和自动复位两种方式。
(1)手动复位是指：热继电器过载保护动作后，必须用手按下复位按钮，才能使其常闭触点恢复闭合，手动复位应等2~3min后才能进行，因为其内部弯曲热片需要冷却；

(2) 自动复位是指：热继电器保护动作后，常闭触点自动闭合，一般自动复位的时间不大于5min。
复位方式可通过复位调节螺钉来选择，用一字形螺钉旋具伸入热继电器下侧的调节孔，顺时针拧紧复位调整螺钉（调到底），即为自动复位方式；逆时针拧松复位调整螺钉，使螺钉旋出一定距离，又变为手动复位。

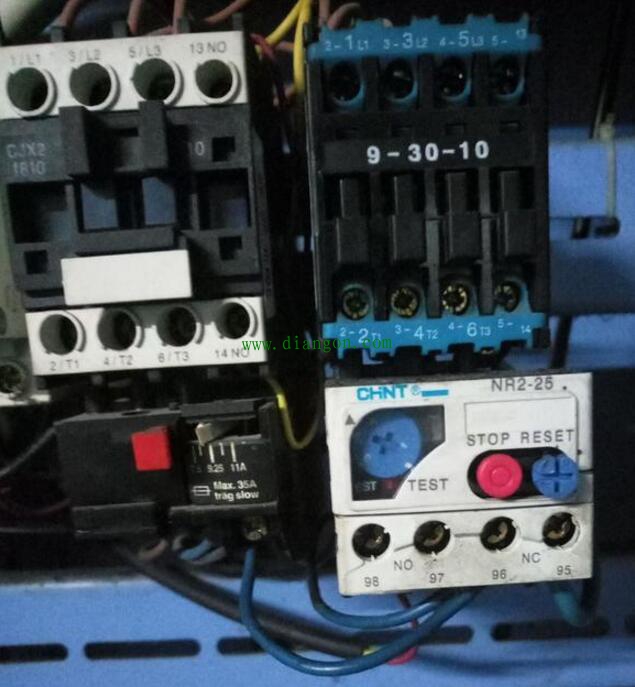

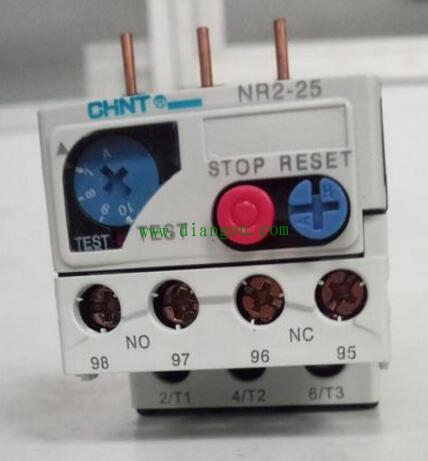

新式的热继电器一般在其上盖上面有调节钮，当调节钮转到H时为手动复位，当调节钮转到A时为自动复位。

热继电器用于电动机的过载保护时，为确保在处理故障以后，热继电器的常闭触点才能复位闭合，一般将热继电器设为手动复位方式。
二、热继电器使用注意事项
1)热继电器只能作为电动机的过载和断相保护，不能作短路保护。
2)安装点的选择。热继电器安装处与被保护设备安装处温差不能过大；安装点不能有振动源；热继电器与其他电器装在一起时，为使其动作特性不受其他发热电器的影响，应将它装在下方。
3)热继电器的安装方向应与产品说明书规定的方向相同，偏差不得大于5°。
4)热继电器配用的连接导线应符合规定。连接导线截面过小，轴向传热慢，热继电器会误动；连接导线过粗，轴向导热快，热继电器动作缓慢或拒动；导线的材质一般为铜线，若用铝心导线，端头应搪锡。
5)热继电器的接线螺钉应拧紧，否则接触电阻增大，热元件温升增高，会引起热继电器误动作。
6)自动复位的热继电器应调到自动位置，保护动作后经3～5min后会自动复位；手动复位的热继电器，保护动作后应当按下复位按钮。
