防雷施工中钢筋连接有哪些常见的误区？如何避免？

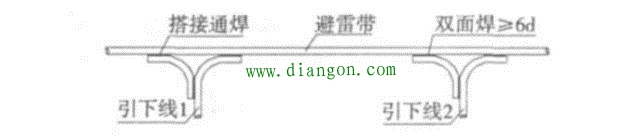

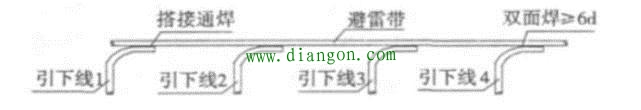

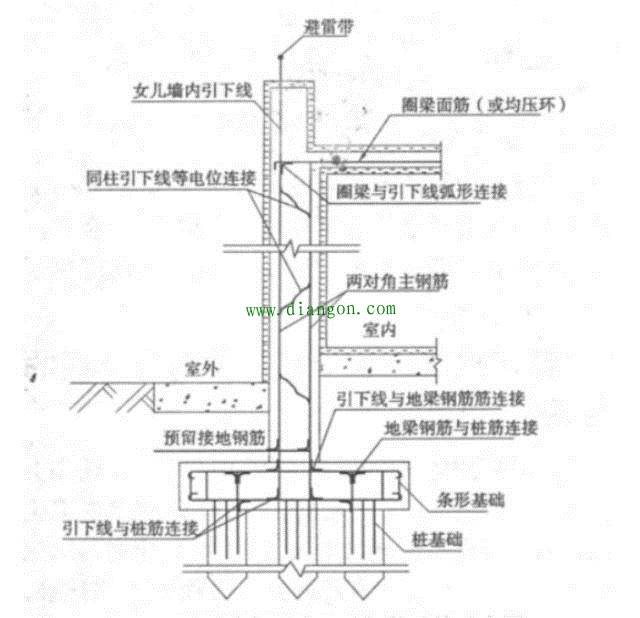

雷电击中避雷带时，大部分雷电流将就近沿着引下线泄放至大地，而雷电流属于瞬间电流，具有较大的冲击性，按电感原理，其泄流通路在弯曲部位弯曲弧度应＞90°，以免产生较大感抗，同时也可以方便雷电流得以迅速泄放，故避雷带与引下线连接时必须形成顺畅的电气通路(规范连接方法如下图所示)。

同一柱子内引下线之间的焊接
利用建筑物柱子钢筋作引下线，既可以节约材料，同时也不影响建筑的美观。

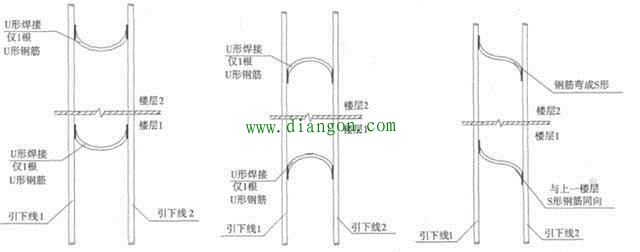

同一柱内引下线常见连接误区主要有下图所示3种。最左侧所示方法采用钢筋U形焊接，部分雷电流从引下线1流至引下线2，但与接地装置之间未形成顺畅电气通路。中间所示方法中引下线1与引下线2均未形成顺畅电气通路。右侧所示连接方法中雷电流从引下线1流至引下线2时形成顺畅电气通路，雷电流从引下线2流至引下线1时未形成顺畅电气通路。

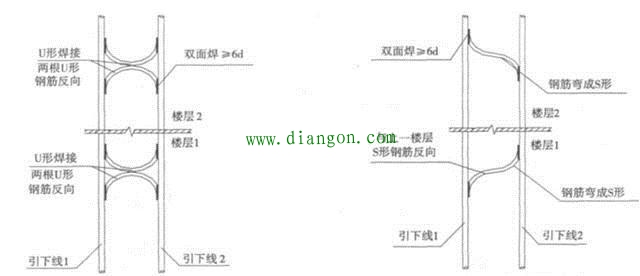

正确做法：同一柱常用两根柱筋(对角或靠外一侧两根柱筋)作为建筑引下线，为使两根柱筋间电位相等，除了利用箍筋与柱筋进行点焊或绑扎外，其两根柱子之间的可靠连接也很重要，连接情况如下图所示，两种均可。通过1根引下线的雷电流可以顺畅流至另1根引下线，2根引下线真正实现等电位，其中左侧方法施工难度稍大，右侧施工较简易。

用作均压环的外圈梁与引下线之间的焊接

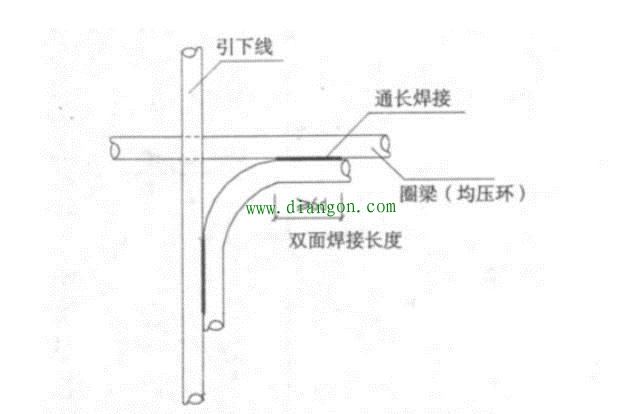

在部分高层建筑中，外圈梁钢筋用作防雷击雷装置或均压环，使金属门窗上产生的雷电流可以通过圈梁流至引下线。如果采用下图连接方法，这种方法圈梁上产生的雷电流不能顺畅流入接地体，同时引下线上的一部分雷电流能顺畅流至圈梁上，使金属门窗上产生雷电流，加重了雷击的危险，因此应尽量不采用。

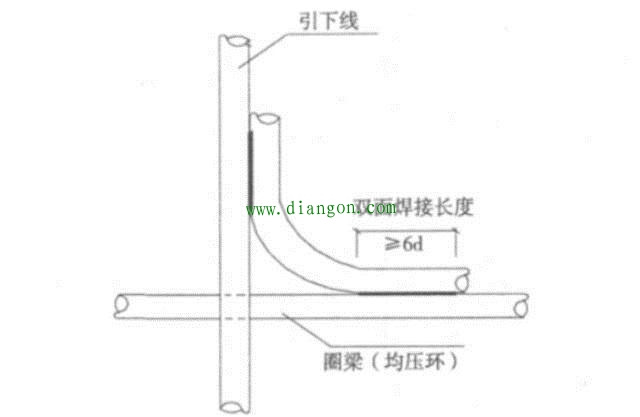

一般情况下，用作防雷装置的外圈梁钢筋主要是靠外侧的两根面筋，这两根面筋除了须按同一柱内两引下线连接方法进行等电位外，其与引下线的连接方式也很讲究。其连接情况应如下图所示。下图连接方法中，圈梁上产生的雷电流可以顺利通过引下线流入接地装置，有些施工人员为方便施工。

卫生间等电位与引下线的连接

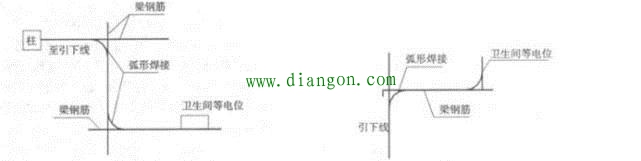

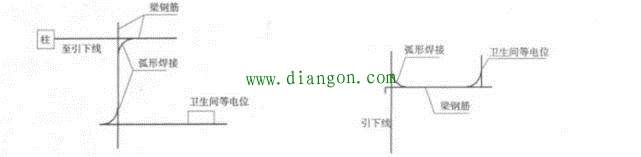

随着家用电气的增多，家用电气除了在插座上做接地线外，由于安全需要，多数建筑在室内卫生间均做了等电位汇流接地装置。卫生间等电位连接主要注意漏电流形成顺畅泄放通路，常见连接误区主要如图所示，其连接方式使等电位处产生的漏电流未就近与引下线形成顺畅电气通路，当连接不当时，有残余雷电流窜入卫生间内，引起人员及设备的安全。

为起到应有的泄流效果，卫生间等电位应就近与引下线作可靠连接，连接情况如下图所示。

引下线与基础钢筋之间的焊接
引下线与基础钢筋连接分为引下线与条基钢筋之间的连接和引与线与混合基础(条基与桩基)钢筋的连接两种情况。
在混合基础防雷接地钢筋连接过程中，地梁面筋与桩筋须构成良好的等电位，有时为节约材料，可通过承台钢筋连至桩筋，连接时也应注意电流通路的顺畅，防止钢筋连接错误而产生地电位反击现象。

一般情况下，独立条基主要利用两根外侧面筋作防雷接地体，其面筋间的等电位应按引下线等电位方式进行连接。混合基础除了条基面筋进行可靠连接外，引下线还应通过面筋或直接与桩筋进行连接。连接时应形成顺畅的电流通路。
