电气识图的基本步骤

1、看图样说明
搞清设计内容和施工要求，有助于了解图样的大体情况、抓住识图重点。
2、看电气原理图
按先看主电路后看辅助电路的顺序识图。看主电路时，通常从下往上看，即从负载开始经控制元件顺次往电源看。主要是搞清负载是怎样取得电源的，电源经那些元件到达负载的。
看辅助电路，则从上而下，从左到右看，即先看电源，再顺次看各条回路。主要是搞清它的回路构成，各元件的联系、控制关系和在什么条件下构成通路或断路。
3、看安装接线图
先看主电路再看辅助电路，看主电路从电源引入端开始，顺次经控制元件和线路到用电设备；再看辅助电路，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析研究。
四、识图举例
​

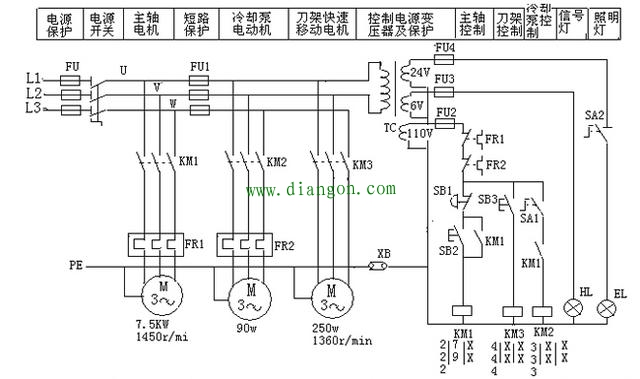

图1 CA6140型车床电路图
CA6140型车床识图分析：
1、电源电路
机床采用三相380V交流电源供电，由电源开关QS引入，FU作总电源短路保护。
2．主电路
主轴电机M1只有三根引出线，没有特殊控制要求，由接触器KM1控制电源引入，FR1作主轴电机的过载保护，总熔断器FU作主轴电机的短路保护。
冷却泵电机M2由接触器KM2控制电源的引入，FR2作电机的过载保护，短路保护由FU1实现。
刀架快速移动电机由接触器KM3控制电源引入，短路保护由FU1实现。
3．控制电路
控制电路电源为110V，由FU2作短路保护。
KM1线圈回路：
电源由110V上端经FU2、FR1、FR2、SB1、SB2、KM1线圈回到110V下端形成回路，电路中FU2作短路保护，FR1、FR2为热继电器的辅助触点，作过载保护，SB1为停止按钮，SB2为启动按钮。回路中断开点为SB2，只要按下SB2，电路形成通路，KM1线圈得电动作。KM1辅助触点闭合形成自锁。按下SB1电路断开，KM1线圈失电。
4．辅助电路
HL为信号灯，由控制变压器6V绕组供电，FU3作短路保护，当车床通电时，HL得电亮，说明电源引入。
EL为照明灯，当车间照度不足时工作。由控制变压器24V绕组供电，FU4作短路保护，电源由24V绕组上端经FU4、SA2、EL回到下端形成回路，SA2闭合，灯亮， SA2断开，灯熄。
