建筑工地施工现场如何布置电缆线

首先建筑工施工一定要把安全生产放在首位。
由于建筑工地施工周期较长，并且受环境影响较大，故一定要做到一天不彻底完工，一天按用电规程来布置。

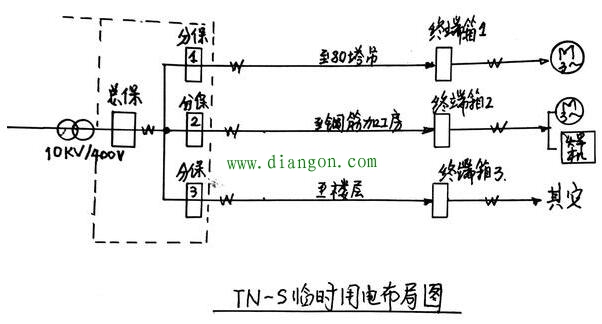

坚持零时用电需三级保护的原则，在总配电柜上装总剩余电流保护器，分三路输出分别到80塔吊、钢筋房、以及楼层，此时要安装分路的3只二级保护，为安全起见可修临时电缆沟或空中栽电力水泥电杆空中架设，不管怎么架设都要按照长期安全用电的标准来铺设。在到达各分路的终点，分别安装三台终端控制电箱，并且都装剩余电流断路器引至用电负载上。工地施工现场均采用TN一S三相五线制供电，所有施工现场电气的金属外壳必须接保护接地（PE），都要从总配电柜中统一联接直至用电终端或插座。
在选择电缆前要先核算用电总功率，包括塔吊、升降机、混凝土搅拌机、钢筋加工机械及照明等所有机电设备的功率总和，设为P，单位W，三相交流电的每相功率为Pa=P/3，设相电流为Ia，单位为A，则Ia=P/(3x220)，考虑施工机械多为电机属于感性负荷，功率因数取0.8。举例说明:假设总功率P=50kW=50000W，相电压为Ua=220Ⅴ ，取铜线电流密度J=5A/mm²，导线截面积为S(mm²)， 则 Ia=(P/0.8)/(3×220)=(50000/.08)/(3×220)=94.7(A) ，S=Ia/J=94.7/5=18.9(mm²)。考虑到电缆的实际规格，取4×25 1x16的电力电缆。如果线路很长，考虑导线电压降和电能损耗，可选用4×35 1x25的电力电缆。
由于施工现场环境复杂，施工车辆多等不利因素。电缆的布放要特别引起重视。①电缆最好采用深理方式，电缆沟底铺沙，电缆上面还要铺沙加保护砖。地面上做好电缆安全标识，防止施工机械误伤，避免造成严重后果。②穿越场地临时道路时，要加保护套管，防止重型载重车辆压坏电缆。③个别地方电缆需要架空时，一定要加大高度，固定牢固，防止超高机械刮坏电缆。④电缆出土引上、穿越配电箱、墙壁等要加保护套管。⑤电缆布放前要对电缆进行检验，特别要测试线间和对地绝缘电阻，确认没有问题方可布放。⑥电缆布放过程中，避免进水受潮，防止刮碰硬伤，不能有任何后患。⑦电缆布放完成要再次测试线间和绝缘电阻，确认正常后方可接线通电。
配电箱安装。①配电箱在安装前要进行仔细检查，特别是反复使用的旧配电箱，更要引起重视，重点检查配线有无破损漏电情况，②总空开与总负荷是否匹配。③各接线端子接触是否良好，有无松动，有无氧化现象。④电源箱要安装在较高处，固定要牢固，最好上锁，要做好防雨防潮。⑤电源箱的分路空开的额定电流要合适。⑥空气开关要选择带漏电保护器的那种。⑦要做好所有机电设备的保护接地，确保人身安全。

1、根据用电总负载选择导
线截面积。80塔吊各个厂家的功率大小有点区别，但大约都在40kw左右，它的最大高度约46.2米，所以可选择16平方亳米的铜芯3 2五芯电力电缆，塔吊高度沿伸电控制线或电机线根据设备厂家所配设备上的标准添加。
2、钢筋加工房的用电包括有折弯机、交流电焊机、切割机、简易钻床等，合计用电负荷大约在30kW，可用10平方毫米的3 2铜芯五芯电力电缆。
3、到楼层的负载有很多大确定因素，主要电气为电焊机、对焊机、振动泵、切割机等。为安全起见见意采用16平方毫米的3 2五芯电力电缆，每层楼随楼层增加而沿伸，但终端三级电箱不动。可在终端箱内添加漏电断路器上或下。
4、总剩余电流断路器选择250A的，根据当地销售的情况或电力部门的使用要求。二级剩余电流保护断路器选择100A的，终瑞的三级保护可选择DZ系列带30mA漏电的断路器。
建筑工地生产现场人多，经常伴有潮湿、高温、现场杂乱、移动式设备和金属设备多等不安全因素，以致电击事故多，所以一定要有一位熟悉电气懂得安规的专业人员进行现场管理，对进场所有施工人员进行岗前安全用电培训。
