电流变送器接线原理

电流变送器分为二种，一种为直流电流变送器，另一种为交流电流变送器。
一般输出的标准信号有4-20mA,0-20mA,1-5VDC,0-10VDC等等，现在工业互联网越来越厉害了，所以一些电流变送器可能会输出一些通讯协议了，比如485,232，甚至一些总线信号等等。但是本质还是作用是把大的电流，按一定比率变成小的电流，便于检测和控制。

电流变送器，从电流的角度来看，可以分为交流变送器和直流变送器，就是测量变送交流电流用和测量直流电流用的，电工钳表，里边就集成了两种变送器的，可以分别测量交流电流信号和直流电流信号。

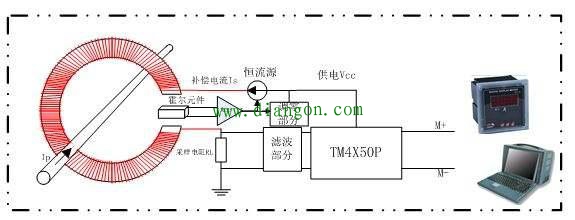

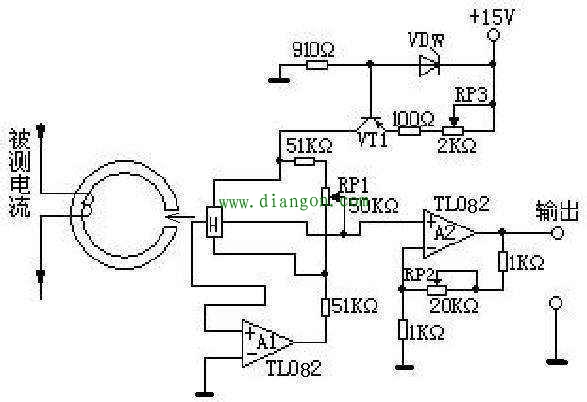

如果从一些测量方法来看，电流变送器，有电阻的降压测量型的，有线圈感应测量型的，还有霍尔元件测量的，甚至有光纤测量的，这些具体体现在传感器这边了，信号处理上，当然还是一些放大电路。比如变频器的电流输出测量回路，一般是采用霍尔元件来实现。

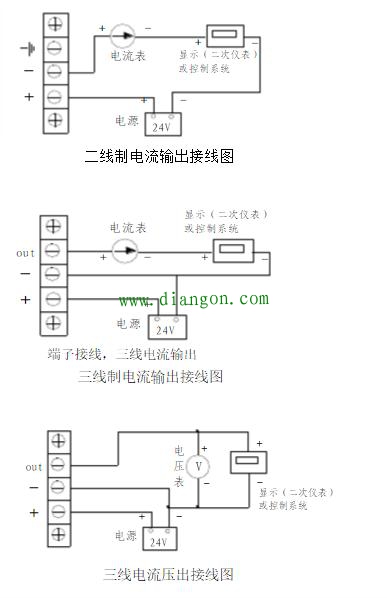

至于接线方法，有所谓的二线制，三线制，四线制等，实际上，都要考虑到工作电源，电流信号的输入和电流信号的输出，只是一些场合把几条地线或者电源共在一起了，所以就出现了线多线少的问题，只要形成了回路，就可以满足接线要求。

电流变送器选型的时候，需要考虑到电流的测量范围了，比如0-100A，就是量程问题，另外现场使用的电压是多少伏的，测量精度要求多少，有些场合可能还需要反应速度，最后就是输出信号是什么类型的。
无论是直流、交流电流变送器都是将被测的DC/AC电流进行高度隔离后由运算放大器进行换算，变成按线性比例输出的直流电流或直流电压，直流电流的输出为4~20mA，直流电压为1~5Ⅴ或2~10Ⅴ恒流环标准信号，连接到接收装置（计算机或其它显示仪器）。

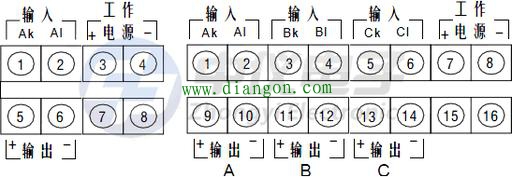

上图左边为单相电流变送器的接线桩图，右边为三相组合式电流变送器接线图。
无论是单相或三相电流变送器的工作原理一样。输入Ak A| 输出都标有十 一极符号。输入端接电流采集头来的电流信号，采集头输出的二根线有AK A|的符号，连接一定要看码管标号与电流变送器的输入标志对应。输出到接收显示装置的二根线也有规矩，十 一极与接收显示装置对应，不能接反。
由于电流变送器内置有许多运算放大器和电子元器件，它们都是有源器件，所以必须给它们提供相应电压的工作电源，一般为了与自动化设备配套，大多都选用DC24V工作电源给它们，注意，由于它的输入是DC24V，它标注有正负极之分，千万别搞错。
