发电机三相电源绕组的三角形连接和三相四线制星形接法

将三相电源绕组的末端U1、V1、W1连接在一起，成为一个公共点，叫做发电机的中性点或零点，从中性点接出的导线N称为中线或零线。中线通常与大地相接，又称地线。从三个绕组的始端分别引出三根导线U、V、W，称为端线或相线，俗称火线，这种具有中线的三相供电系统称为三相四线制，如图1所示，这种接法也称为星形接法或Y形接法。

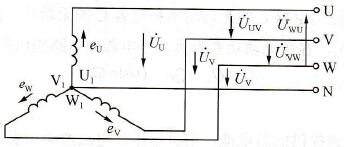

图1 三相四线制星形接法

三相电源绕组的星形接法可以输出两种电压。一组电压是每相电源绕组的电压，称为相电压，用UU、UV、UW表示，相电压的正方向规定为由相绕组的始端指向末端。在有中线时，相电压是各端到中线之间的电压。另一组电压是任意两相端线之间的电压，称为线电压，用UUV、UVW、UWU表示。线电压的正方向习惯上按其下标的顺序规定，如UUV的正方向即为从U线指向V线。

相电压与线电压之间的关系为

UUV=UU-UV

UVW=UV-UW

UWU=UW-UU

当三相对电压对称时，线电压UL与相电压UP之间的数量关系为

UL=√3UP

例如，在目前工厂通常采用三相四线制的星形接法中，电源的线电压为380V，而相电压为220V。

发电机三相电源绕组的三角形连接是指把第一相的末端U2与第二相的始端V1连接，第二相的末端的V2与第三相的始端W1连接，第三相的末端W2与第一相的始端U1，并由三个接点引出三根导线，如图2所示。

这种连接方法叫做三角形接法，由于这种输电方式只需接出三根导线，故也叫三相三线制。

图2 三相电源绕组的三角形连接

三角形接法的输出电压只有一种电压，它的线电压与相电压相等，即

UL=UP

三相绕组形成闭合回路，回路中总的电动势应为三相电动势的代数和，由于三相电动势是对称的，因此其瞬时代数和等于零。若三相绕组接错，回路中会产生很大的环流，将烧坏绕组。
