变频器的PU接口插针排列

通常变频器控制即可由操作面板来完成，也可通过外部输入控制信号来实现，但是现在越来越多的场合需要对变频器进行网络通信和监控，因此，近年来实现PC机与变频器之间的通信控制越来越受到人们的关注，顺应这种趋势，三菱变频器提供了多种通信方式。

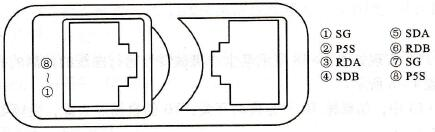

三菱变频器有一个称为PU的口，用于连接变频器的操作单元，在操作面板的后面，这个PU口是个RS -485的接口，从变频器正面看，插针排列如图

所示，利用这个接口可以用通信电缆和计算机连接起来，通过在计算机上编制用户程序实现对变频器进行运行状态的监控、运行频率的设定、启动、停止等操作。

图 PU接口插针排列
