220V单相电动机正反转的接法图解

单相电容式电动机有一下几种情况：
一、启动，运行绕组参数都是一样单相电动机（如洗衣机电机）
二、单电容单相电动机（如小于550W电动机）
三、双电容单相电动机（大于750W电动机）
现在我就来具体分享一下具体的单相电动机接触器控制的正反转电路图。（电脑坏了，我就用手绘图纸）

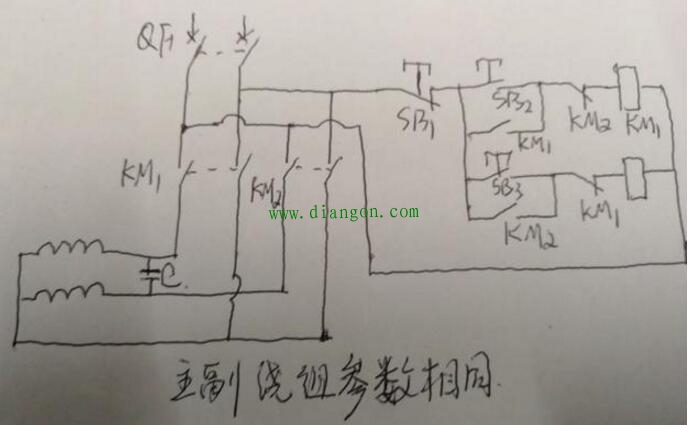

一、主副绕组参数一样的单相电动机，接线如下图：

电路工作原理是，按下正转启动按钮SB2电源通过停止按钮SB1到SB2到接触器KM2的常闭互锁触头，使接触器KM1线圈通电吸合，并经过KM1常开辅助触头自锁，使电动机连续运行；按下停止按钮，控制线路断电，电动机停止运行。反转的工作原理同正转一样，这里不在重复叙述。接触器的主触头，通过KM1和KM2接触器的投入，使电动机的两个绕组相对变换为，主绕组和副绕组。（只有两个绕组参数一样的单相电容式电动机才可以这样接线）

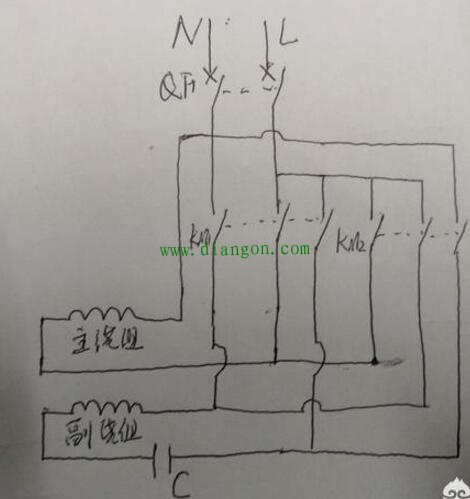

二、单电容电动机正反转交流接触器控制线路图：

由于接触器只有三个主触头，故只能够把主绕组的零线，直接接到主绕组的一个接线端子上面，通过接触器的主触头，把副绕组的极性转换接法，这样就取得了正反转的效果，它的控制线路如上图的控制部分是一样的，所以没有画出来。

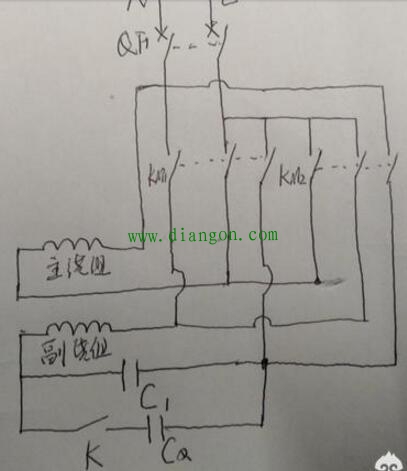

三、双电容正反转单相电动机接触器控制线路图

双电容单相电动机和单电容电动机的主触头接线方法一样，只不过是，多了一个离心开关K而已，在单相电动机启动结束后通过离心开关切除投入状态，电动机单电容运行。
