接近开关怎么接线？接近开关接线方法图解

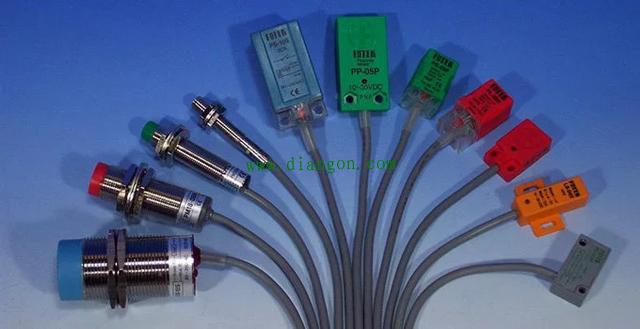

首先接近开关是一种开关，只不过开关的通断是特定物质接近和远离的动作而决定的。如一般数控机床上作为限位的接近开关是其金属档块在感应面的接近和远离而控制其通断。根据用途不同，感应物可以是金属、非金属或人。感应开关按引线可分二线和三线式，按极性又可分为PNP和NPN式，按触点通断状态分常开和常闭式。
接近开关引线有棕色线蓝线和黑色线。DC型棕色接正极，蓝色接负级，黑色是输出。三线PNP常开型工作时，无感应时（万用表DC档，红笔接棕色线，黑笔接黑色线）黑线电压为电源电压。有感应时黑线（万用表红笔接正极）电压为0v左右。（此时对应的plc或其它设备输入端指示灯应有反应）。当然棕线蓝线间电压为电源电压。常闭型黑线棕线间电压与常开时相反。

直流NPN常开型（万用表Dc档黑笔接蓝线红笔接黑线），无感应黑线（与蓝线）电压为电源电压，有感应为0v左右。NPN常闭型黑线电压与常闭型相反。
直流二线接近开关，常开型串连负载后，无感应时二线间电压接近电源电压，有感应时接近0v。常闭相反。
特别注意其负载电流的匹配，因为晶体管输出电流有限。

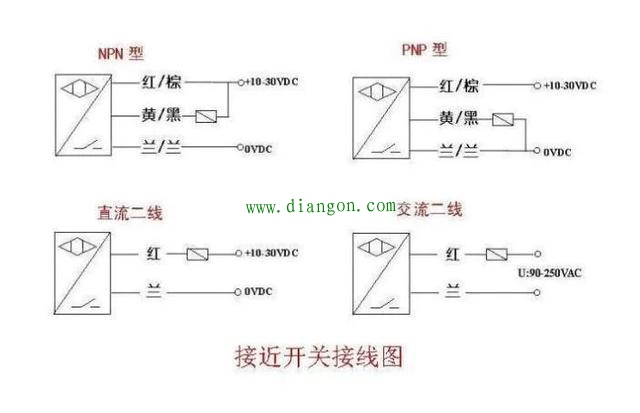

接线图也很简单的，不同的开关会配不同的说明书。不同需求和环境还可以和厂家定制！
如上图举例，第一个，npn型，电源正极接棕色线红线，负极接蓝线。被控制设备（一般控制继电器）一端接正极，一端接黄线黑线即可。其余类推，很简单的接法，看图就会了！
