变压器绕组同名端与首尾端判别方法图解

绕组是变压器的电路部分，变压器工作依靠的主要就是绕组。变压器进行工作时，绕组之间需进行正确的连接。一旦接错，就可能导致变压器的严重损坏。因此，变压器绕组在进行连接前，应进行极性和首尾判断。
变压器绕组的极性是指变压器一次侧、二次侧绕组在同一磁通作用下所产生的感应电动势之间的相位关系，通常用同名端来标记。
首尾端是对绕组的线端的标称。三相绕组的星形连接或三角形连接就是通过首尾端的不同联结形式实现的。对某相绕组而言，通常把电流流入的一端称为首端，电流流出的一端称为尾端。首尾标示正确与否直接关系到变压器能否正常运行。
一、单相变压器极性和首尾端的判断在绕组极性的测定中，可采用的方法有多种。在此我们主要对单相变压器和三相变压器都常采用的直流法进行详细辨析。
1.单相变压器绕组极性测定
用直流法测单相变压器的极性时，为了安全，一般多采用1.5V的干电池或2-6V的蓄电池和直流电流表或直流电压表，在变压器高压绕组接通直流电源的瞬间，根据低压绕组电流或电压的正负方向，来确定变压器各出线端的极性。

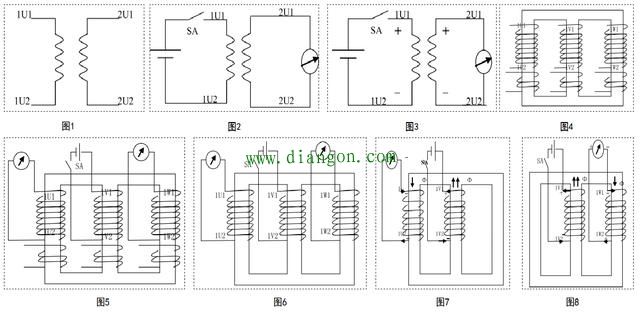

步骤一，设定线端。假定高压绕组1U1、1U2端与低压绕组2U1、2U2端，并做好标记。如图1所示。
步骤二，连接线路。如图2所示，将电池的“-”极接至高压绕组1U2，而“ ”极接到开关SA，然后接到高压绕组1U1，在低压绕组间接入一个直流毫伏表（或直流毫安表），表的“ ”端子与变压器低压绕组2U1相接，表的“-”端子与低压绕组2U2相接。
步骤三，测定判断。如图3所示，当合上开关SA的瞬间，变压器铁心充磁，根据电磁感应定律，在变压器两绕组中有感应电动势产生，如直流毫伏表（或直流毫安表）的指针向零刻度的正方向（右方）正摆，则被测变压器1U1与2U1，1U2与2U2是同名端。如指针向负方向（左方）反摆，则被测变压器1U1与2U2，2U1与1U2是同名端。

2.单相变压器绕组首尾判定：
如果我们规定1U1为高压绕组首端，则与1U1为同名端的2U1或2U2（指针反偏）则是低压绕组的首端。尾端则是剩下的一对端子。
即被同一个交变磁通贯通的线圈，同极性（相同的同名端）则同首尾（同为首端或尾端）。
对一个绕组而言，哪个端点作为正极性都无所谓，但一旦定下来，其它与它通过同一个交变磁通的线圈就根据同名端的关系定下了，首尾也就确定了。
二、三相变压器极性和首尾判断
三相变压器绕组之间也需进行极性和首尾判断。如极性判误，首尾接错，就会破坏三相磁通的相位平衡，使空载电流增加，造成严重后果。
三相变压器绕组极性判断，也可用直流法。与单相变压器方法相同，但有区别。对于三相变压器来说，它的每一相的一次侧、二次侧绕组之间同名端判断与单向变压器相同，与首尾端关系系仍然遵循同极性（相同的同名端）则同首尾关系。但三相绕组之间严格来讲不属于同名端判别范畴，因为它们分别绕在不同的铁心柱上，有各自的磁通，因此不存在同名端关系。但根据三相磁场的对称要求，也有一个首尾判别问题。
为了解决问题的方便，我们也可以借助同名端来实施判定。前提条件就是把三相绕组中的任意两相绕组单独隔离出来，看成单相变压器来处理，这样就把三相变压器绕组的首尾端与同名端联系起来。
