无功补偿接触器上接的三根线是什么原理？有什么作用？
时间：2023-03-06来源：佚名
|

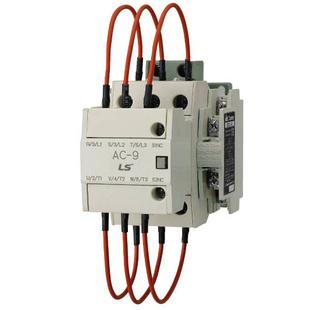

要知道那三根线的用途，首先我们要了解这个接触器构造；其实它是由三个部分组成： 一、接触器部分是CJX2系列的交流接触器，比如CJ19-3211它的接触器就是CJX2-2510做基本接触器。 二、触头，也就是接触器上面的白色辅助触头，它有三个通电常开触头和一个常闭触头组成；由于设计因素，在通电接触时，它要比主接触器的主触头先接触导通。 三、阻尼线，也就是那三根线。说起阻尼其实就是有很大电阻率的导线，也称为电阻线，相当于一个大功率电阻，它的作用就是起到抑制电流作用。 我们知道电容器是一个储能元件，它的基本特征是：通交流阻直流，通高频阻低频，它的电流是超前电压90度和电感的物理特性正好相反，于是用它来补偿抵消线路中无功感性负载。知道了电容器的特性，那么电容器在通电工作时，由于它是储能元件，在刚刚通电时，势必会产生很大的充电涌流，它的电流一般是电容器额定电流的几十倍，然后会随着充电周期，进行衰减，直至正常工作电流：这个涌流对于电容器使用寿命来说是非常致命的，因为线路负载变化就会使线路的无功功率发生变化，是需要经常调整投入与切除电容器补偿组数以达到最佳补偿效果。 用了电容器接触器后，在接触导通通电时，接触器上面的辅助触头和阻尼线，先行主接触器接通几个交流电的周期，利用阻尼线来抑制电容器的涌流，以保护电容器，增加电容器的使用寿命。 这种用于无功补偿投切电容的接触器与常用接触器几何尺寸、外观基本一样，只是多三对辅助触头。为什么上面还要接三个常开辅助触点 你仔细看看:那不是什么辅助触点,上面还有接出来的电阻丝吧?
|
