继电器常开触点的控制关系

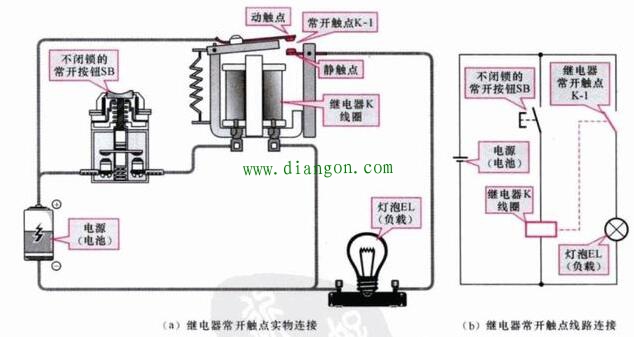

继电器的常开触点是指继电器内部的动触点和静触点处于断开状态，当线圈得电时，其动触点和静触点立即闭合接通线路；当线圈失电时，其动触点和静触点立即复位断开，切断线路。下图所示为继电器常开触点的连接关系。

从上图可以看出，该继电器K线圈连接在不闭锁的常开按钮与电池之间，常开触点K-1连接在电池与灯泡EL（负载）之间，用于控制灯泡的点亮与熄灭，在未接通线路时，灯泡EL处于熄灭状态。

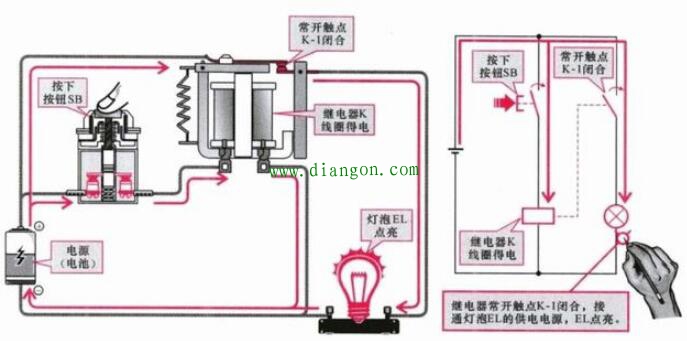

下图所示为线路接通时继电器常开触点的控制关系。按下按钮SB时，线路接通，继电器K线圈得电，常开触点K-1闭合，接通灯泡EL供电电源，灯泡EL点亮。

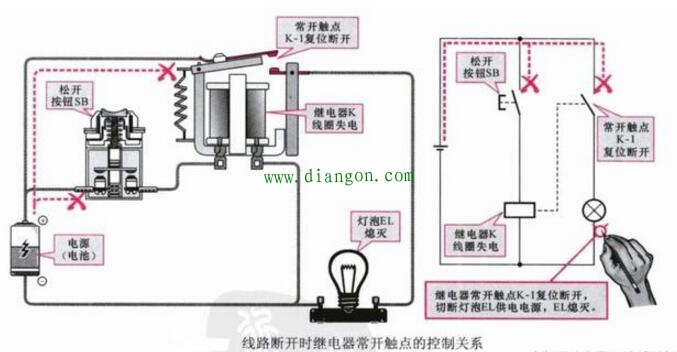

下图所示为线路断开时继电器常开触点的控制关系，松开按钮SB时，线路断开，继电器K线圈失电，常开触点K-1复位断开，切断灯泡EL供电电源，灯泡EL熄灭。
