电感线圈的种类

电感线圈有很多种类，下面主要从磁体性质上进行描述:
1.空心线圈
空心就是内部没有填充物的线圈，因为结构不同，又可以分为单层，多层和蜂房线圈等。
1)单层线圈

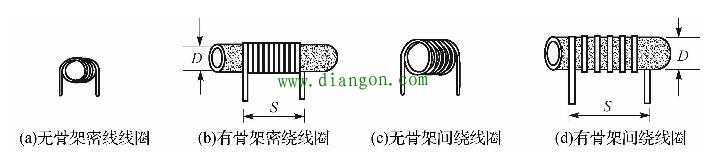

单层线圈分为密绕和间绕两种方式，密绕是线圈匝与匝之间相互挨着的，如图（a没有骨架）(b有骨架)所示。间绕就是单层线圈匝与匝之间存在这一定间隔，如图(c无骨架)（d有骨架）的空芯间绕线圈。

空芯单层线电感器：
2)多层线圈

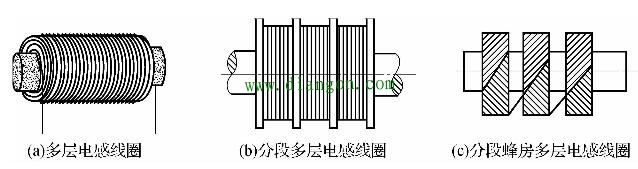

由于单层线圈的电感量较小，在电感值大于300uh的情况下，要采用多层线圈（如图a）
多层电感线圈最大的缺点是固有分布电容大，因为多层线圈的匝与匝之间，层与层之间也存在着电压差，线圈两端电压差最大，当线圈两端有较高电压时，漆包线的绝缘层就容易被较高电感应电压击穿，产生打火烧毁线圈的现象。因此在设计制造电感线圈时，可以将线圈进行分段绕制，简单来说就是将一个线圈分成极端绕制。将线圈分段绕制，可以降低各段承受电压，还可减少线圈固有的分布电容（如图b）
为了克服多层电感线圈固有分布电容大的缺点，除了采用分段绕制以外，还可采用蜂房式的绕制方法来（如下图c）,在绕制蜂房式线圈时，将漆包线19℃~26℃的偏转角绕在骨架上，减少线圈的分布电容。

2.磁芯线圈
此类线圈就是在空芯线圈中装入一定形状的磁芯而成，是线圈的一类。磁芯如果固定在空芯线圈内，就叫做固定磁芯线圈，如果不在，就叫做可调磁芯线圈，简称可调电感器。磁芯线圈可分类两类：
1）固定磁芯线圈
磁芯线圈比多层线圈的电感量大，电感线圈的电感量一定时，磁芯线圈就比空芯线圈的圈数少得多，而且磁芯线圈的分布电容较小，同时线圈的Q值也有所提高。
2）可调磁芯线圈（可调电感器）
可调电感器就是可以调节的电感器，是在线圈中插入磁芯，并通过调节磁芯在线圈中的位置来改变电感量。具有体积小，损耗小，分布电容小等优点，电感量可在所需要的范围内进行调节，例如收音机中的磁棒天线，线圈在磁棒上移动时，线圈在磁棒正中的电感量最大，线圈移除磁棒外时则电感量最小。
3.其他电感线圈
1）色码电感线圈
将线圈绕制在软磁铁氧体的机体上，再用环氧树脂或者塑料塑封的，并在外壳上标以色或直接用数字来表明电感量的数值。这是一种小型的固定电感器。
2）扼流圈
限制交流电通过的线圈。主要分为高频阻和低频阻两种，高频阻流圈用于阻止高频信号的电流通过而让频率较低的交流信号和直流信号通过，特点是电感量小，分布电容小，损耗小。低频阻流圈用于阻止低频信号的通过，电感量可达到几亨或者几十亨，比高频阻流圈大得多。
3）小型振荡线圈
这款线圈属于可调磁芯线圈，是超外差式收音机中不可或缺的元件。当超外式收音机中需要产生一个比外来信号高465KHZ的高频等幅信号，就由振荡线圈与电容责成的振荡电路来完成。振荡先去哪分为中波振荡线圈，短波振荡线圈两种。小型振荡线圈一般采用金属外壳作屏蔽罩，内容部有呢绒骨架，工字型磁芯，磁帽和引脚，带螺纹的磁帽可以起到微调电感量的作用。
