变频器在工作时的控制逻辑，是由电子板的微处理器中的程序来控制的，同时要实时采集各种变量给微处理器判断，而这些电子元器件构成的电路板是需要各种工作电源的，这个由变频器内部的开关电源来完成，开关电源二次输出多种变频器电子板所需的直流电源：
主板工作电源（24V、6.5V）
散热风机工作电源（24V）
触发 IGBT上臂的触发电源共三组(18V）
触发IGBT下臂的触发电源一组（18V）
数据采集及光耦电源（5V）
见下图：
图1：西门子MM4变频器电子板电源的功能框图

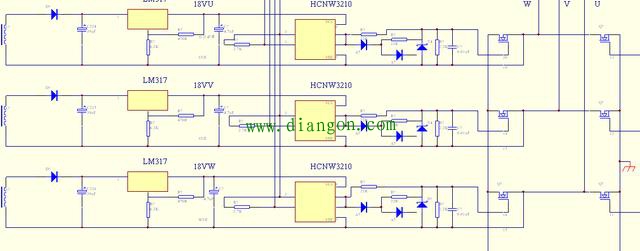

图2：逆变桥上臂触发的三组电源和触发电路的关系图
这是逆变桥上臂触发的三组电源和触发电路的关系，因触发没有公共线，所以只能是三组相互独立的电源。

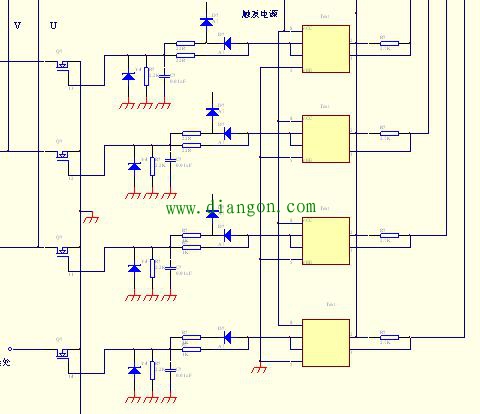

图3：逆变桥下臂触发电源和触发电路的关系
这是逆变桥下臂的触发电源和电路的关系，因为下臂触发电路的参考的是一个点，所以就用了一组触发电源。
开关电源采用的是UC3844B，这是芯片厂家提供的标准电路，西门子基本采用芯片厂家的电路方案。

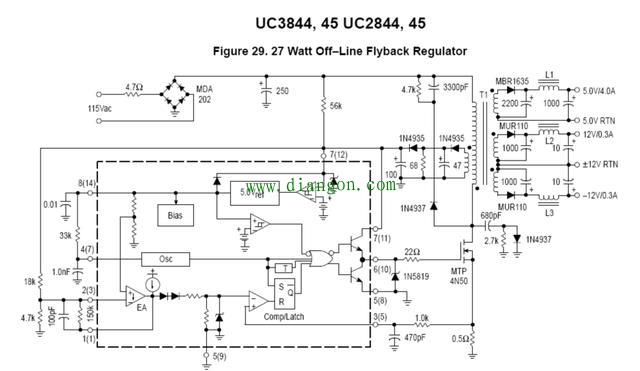

图4：电子板电源的核心芯片内部框图
这部分电路在维修时需要注意以下器件：
1.UC3844的7脚和主直流电源之间的启动电阻
2.功率场效应管源极对0伏之间的采样电阻
3.开关电源二次是否有短路
4.CU3844芯片是否损坏了

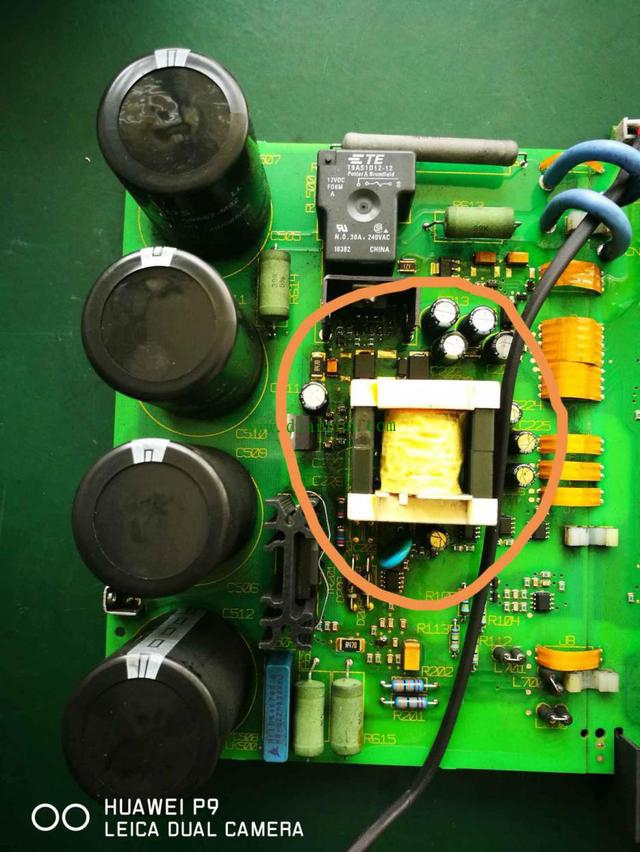

图5：MM4小尺寸电路板开关电源部分

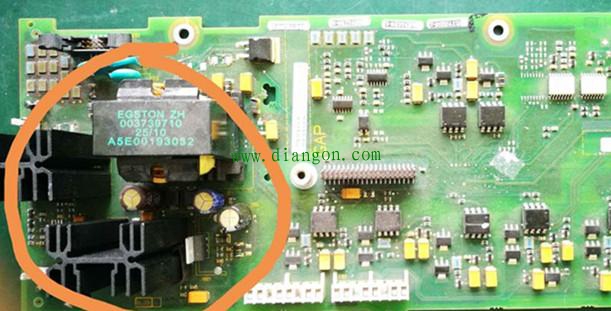

图6：MM4的D ，E 尺寸的开关电源部分

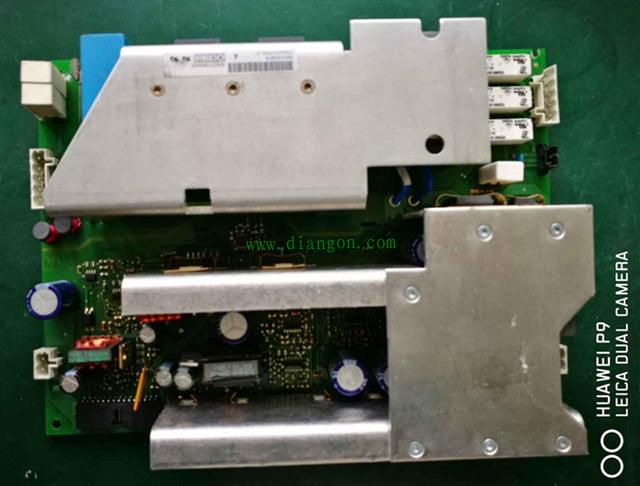

图7：FX尺寸的开关电源

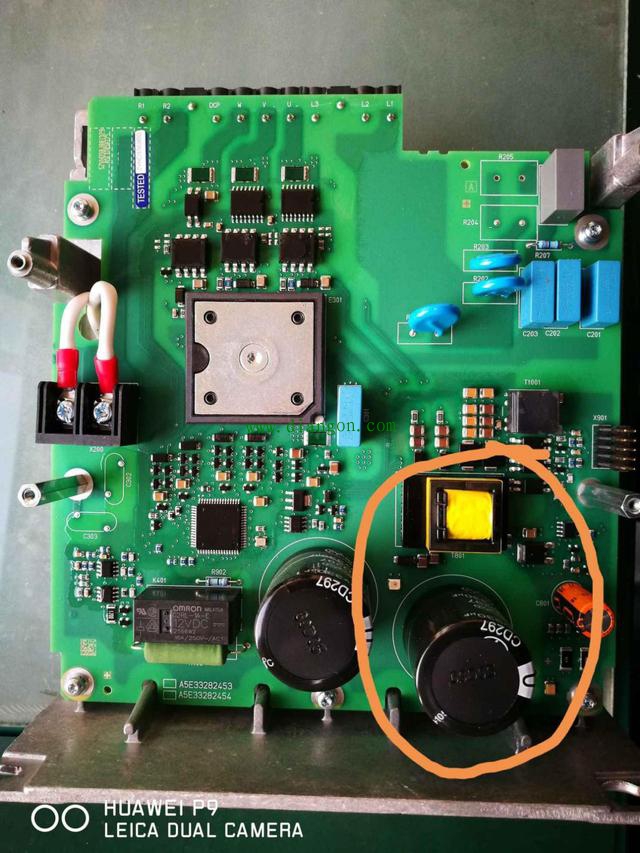

图8：V90伺服的开关电源部分

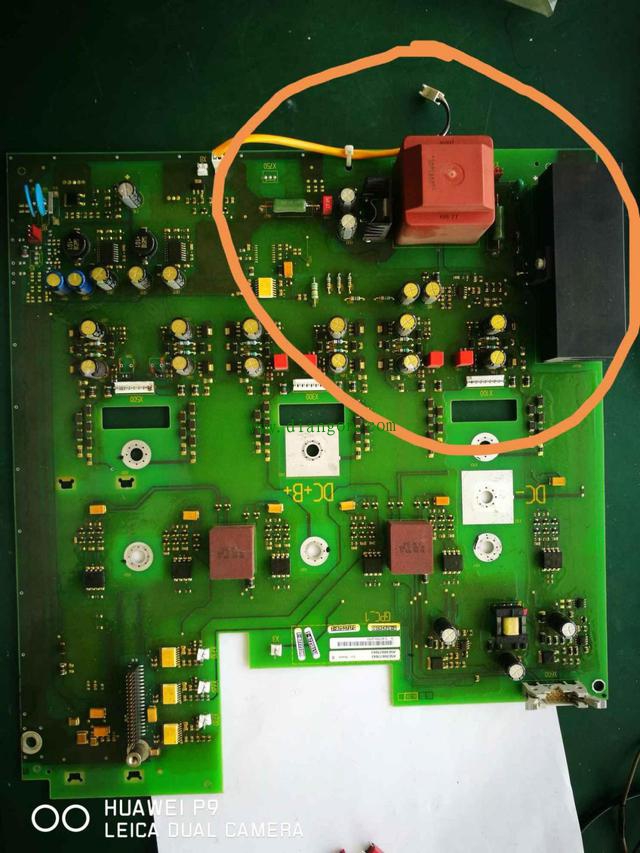

图9：PM240的开关电源部分
