如何测量三相异步电动机的绝缘电阻

下面就来讲讲如何测量三相异步电动机的绝缘电阻，以380V三相异步电动机为例：
1：对于380V电动机，选用500V或者1000V等级的摇表。
2：测量时候，要验电。要在没电情况下，没电的情况下，没电的情况下，重要的事情说三遍。
3：拆开各绕组之间的连接片，用万用表测量各个绕组的直流电阻，检查绕组是否完好。
4：先测量绕组对地的绝缘电阻，测试前先对摇表进行完好性测试，做一次开路和短路测试，正常后，摇表L端接绕组，E端接电机外壳，摇动摇表，保持匀速120r／min，1min后，读取读数，阻值不得低于0.5兆欧。
5：测量相间绝缘，摇表L端接一组绕组，E端接另外一组绕组，摇动摇表，保持匀速120r／min，1min后，读取读数，阻值不得低于0.5兆欧。然后更换绕组，三绕组两两相测。
6：测量完毕后，如果正常，恢复电动机的连接片和接线。如果不正常，要对电动机进行恢复绝缘处理，一般是烘干或者浸漆处理。

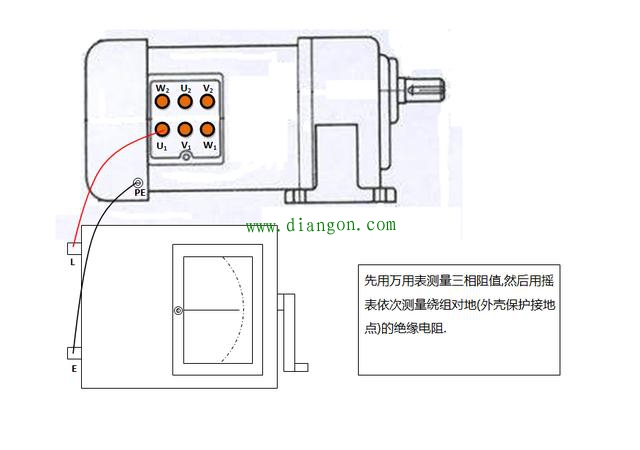

测量对地绝缘电阻

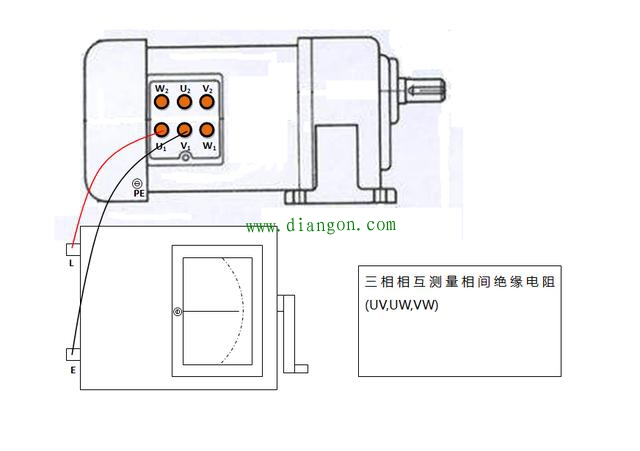

测量相间绝缘电阻
PS:电动机绝缘降低的原因和处理的方法：
（1）电动机绕组受潮。应进行烘干处理；
（2）绕组上灰尘及碳化物物质太多。需消除灰尘；
（3）引出线和接线盒内绝缘不良。应重新包扎；
（4）电动机绕组过热老化。应重新浸漆或重新绕制。
