三相五线制是什么？为什么不是四相或五相？

1.三相五线制是什么？

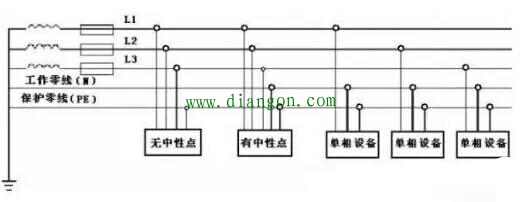

在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图所示。

2.为什么不是四相或五相？
你先要明白“相”在电中的含义，相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。如果使用移相技术，就比如简单的电容移相，我们一样可以得到四相、五相、N相都可以！

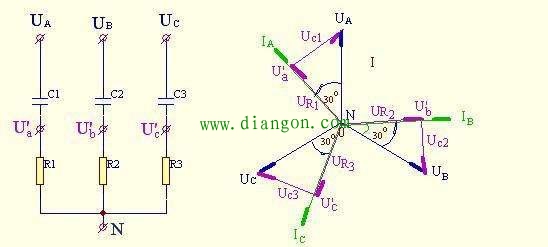

电容移相原理图
但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到。为什么在电力拖动中大都使用三相（当然有时会用到单相），而不是四相、五相呢？因为发电机的三相绕组在空间120°分布时，交变磁力线均可最大限度的切割它们，成而最以限度的发出电能。而三相用电器呢，除了相反的原理外，三相互成120°的回路又能最大限度的使用电能！

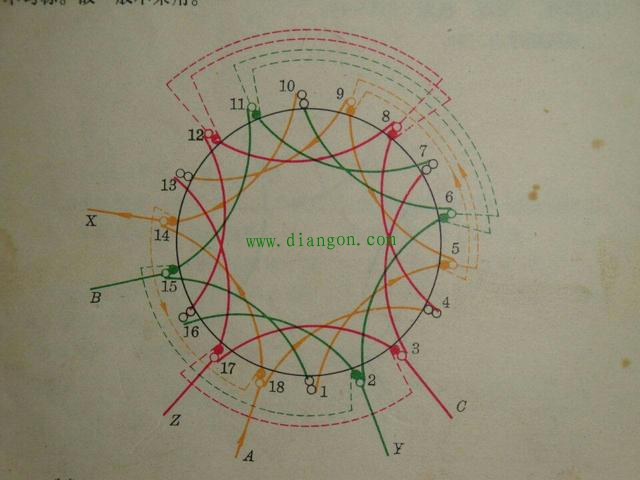

绕组布线图
