欧姆龙CP1H系列PLC的指令构成

CP1H的指令由助记符和操作数两部分组成。指令的格式可以表示为

助记符（功能码）操作数1

操作数2

操作数3

助记符表示指令的功能，表明执行该指令能够实现的操作。助记符通常是一些简洁易记的字母（如LD、TIM、MOV等）或符号（如-、 等）。

功能码是指令的代码，CP1H指令的功能码用三位十进制(000～891)表示。功能码用于手持式编程器进行编程时输入应用指令。基本指令没有功能码，应用指令均有功能代码，如MOV(021)。

操作数是预设的指令参数，这些参数用于指定I/O存储区的数据或常数。在操作数中，通过输入地址或者常数，指令可以执行运算。

操作数分为源操作数、目标操作数及数值操作数，如图1所示。表1列出了各种操作数的标记和含义。

图1 操作数分类示意

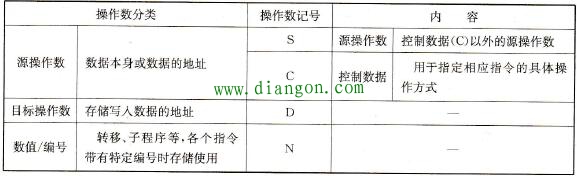

表1 CP1H指令的操作数类型及含义

在plc里，有些指令不带操作数，如取指令(LD)。有些指令带一个操作数，如跳转指令( JMP)，还有的指令带两个(如MOV、CMP)或两个以上的操作数。

操作数可以是继电器号、通道号（地址）或是常数。为了区分一个操作数是常数还是通道号，在作为操作数的常数前面要加前缀#或
