三菱FX2N-2DA模拟量输出模块

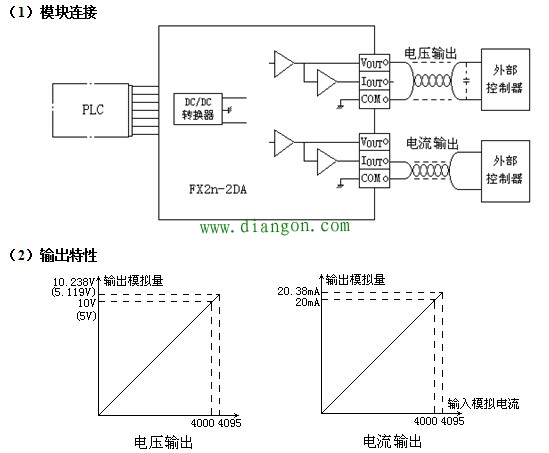

三菱FX2N-2DA的作用是将plc内部的数字量转换为外部控制用的模拟量（模拟电压或电流）输出。

模块的最大D/A转换位为12位，可以进行转换的最大数字量为4095，但为了计算方便，通常情况下都将最大模拟量输入（DC10V/5V或20mA）所对应的数字量输出设定为4000。

（3）编程与控制

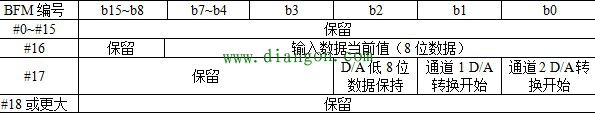

①转换原始数据在BFM中的存储地址：

BFM#16/bit7～bit0：转换数据的当前值（8位）。

注意：在FX2N-2DA模块中转换数据当前值只能保持8位数据，但在实际转换时要进行12位转换，为此必须进行二次传送，才能完成。

②D/A转换的控制信号在BFM中定义：

BFM#17：通道的选择与启动信号。

Bit0: 通道2选择与启动；Bit0的下降沿启动通道2的转换。

Bit1: 通道1选择与启动；Bit1的下降沿启动通道1的转换。

Bit2: 转换数据暂存，Bit2的下降沿启动转换数据暂存。

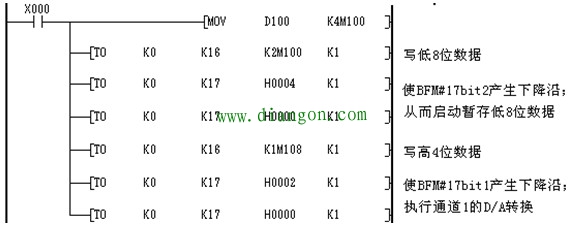

例2：设某系统的控制要求为：当输入X0 ON时，需要将数据寄存器D100的12位数字量转换为模拟量，并且在通道1中进行输出；
