如何使用万用表来辨别检查电动机常见故障

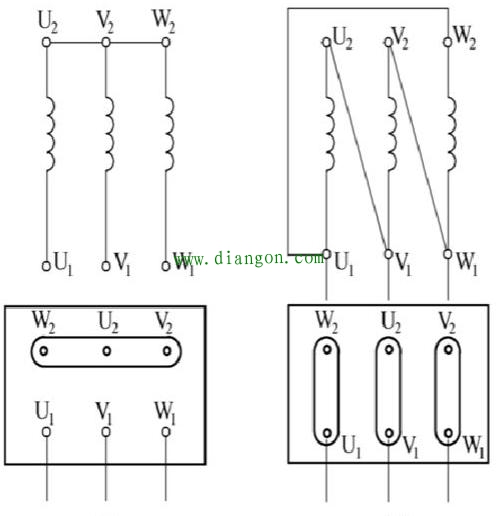

电动机星型连接与三角形连接
1：匝间短路 用万用表在欧姆档，对各个绕组进行测量，检测三相绕组在阻止是否相等（实际有偏差，但偏差很小）。星型连接在电动机，测量绕组于公共端。三角形连接要测量各绕组首尾两端。如果三相绕组其中有绕组阻值相对其他绕组小很多，那么可以判定为匝间短路。如果只是有偏差，但偏差不大但是有所怀疑，建议用电桥进行测量。电桥在测量精度原高于万用表，万用表对匝间短路只能做粗略判断。PS:电动机绕组三相相间电阻值偏差≤±5%,测量时候电动机要保持在静止状态。
2：绕组对地短路，绕组碰壳，测量绕组与外壳或者地之间的绝缘电阻，如果为零或者阻值很小，那么可以判断绕组对地短路，绕组碰壳。如果大于1M正常。PS:万用表只做粗略判断，建议用摇表进行复测。
3：匝间断路，绕组烧毁 测量各绕组的阻值，如果为无穷大或者阻值很大（远远大于正常绕组在阻值）那么应该是匝间断路或者是绕组烧毁。PS:匝间断路，绕组烧毁要拆解电动机才能确定。
以上是用万用表简单判断三相异步电动机故障的测量方法。PS：测量时候保证表正常完好，电动机在静止状态下。
