本文介绍STEP7 的三种基本编程语言：LAD、FBD以及STL。
一、梯形图LAD
梯形图语言是从常用的继电器与接触器逻辑控制基础上简化了符号演变而来的，具有形象、直观、实用等特点，电气技术人员容易接受，是目前运用上最多的一种plc的编程语言。
在PLC程序图中，左、右母线类似于继电器与接触器控制电源线，输出线圈类似于负载，输入触点类似于按钮。梯形图由若干阶级构成，自上而下排列，每个阶级起于左母线，经过触点与线圈，止于右母线。图1为一段典型的梯形图语言编写的程序。

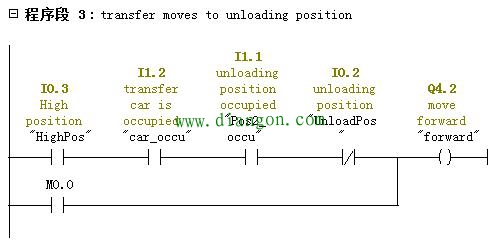

图1 梯形图语言
上图中，“常开点”I0.3、I1.2、I1.1及“常闭点”I0.2串联后，与“常开点”M0.0并联，然后为“线圈”Q4.2供电。在“继电器与接触器“型电路中，用梯形图编程会显得一目了然，犹如看电气连接图一般。
二、功能块图FBD
FBD用方框图的形式来表示控制逻辑，类似于数字逻辑门电路的编程语言。驼子在大学时，对数字电路情有独钟，因而后来对FBD语言有了天然的好感，工作中倾向于用FBD进行编程。FBD语言对于有数字电路基础的人来说很容易掌握，该编程语言用类似与门、或门的方框来表示逻辑运算关系，方框的左侧为逻辑运算的输入变量，右侧为输出变量；信号也是由左向右流向的，各个功能方框之间可以串联，也可以插入中间信号。在每个最后输出的前面组合逻辑操作方框数是有限的，同一组逻辑运算的输出结果的数目也要根据操作系统的不同而不同；经过扩展，不但可以表示各种简单的逻辑操作，并且也可以表示复杂的运算、操作功能。图1的梯形图控制逻辑用FBD编程的话，如图2所示。

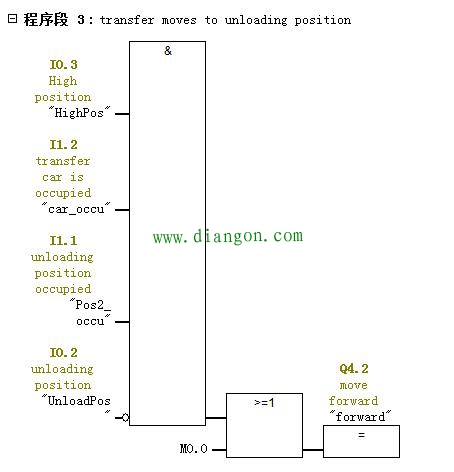

图2 FBD语言
图2中，方框”
