无源触点与PLC之间的连接方法图解
时间：2023-03-06来源：佚名
|

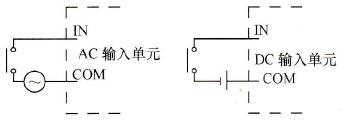

所谓无源触点输出设备，就是按钮或是继电器的常开或常闭触点。由于plc输入单元的输入电路是一个光耦，所以在触点和PLC输入电路之间需要串联一个电源，当PLC是交流输入单元，则需要一个交流电源；若是直流输入单元，则需要一个直流电压源。触点与PLC之间的连接如图所示。
