电压互感器接线方法图解

单相电压互感器一次侧端子为U、X，二次侧为u、x；三相电压互感器一次侧端子为U、V、W，二次侧为u、ⅴ、w、0。电压互感器具有首端标志u的端子应和仪表的相线端连接，末端x接地并与仪表中性线端连接。

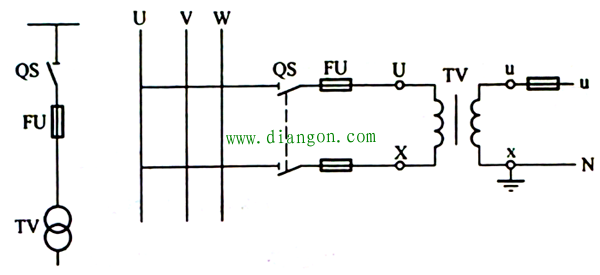

(1)一个单相电压互感器的接线
一个单相电压互感器的接线如图1所示。供仪表、继电器接于一个线电压。

图1 一个单相电压互感器的接线

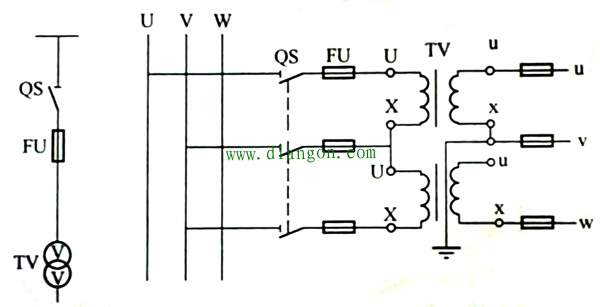

(2)两个单相电压互感器V/V接线
两个单相电压互感器V/V接线如图2所示。供仪表、继电器接于三相三线制电路的各个线电压。它广泛地应用在变电所、配电所6-10kV高压配电装置中。

图2 两个单相电压互感器V/V接线
(3)三个单相电压互感器Y0/Y0接线
三个单相电压互感器Y0/Y0形如图3所示。供电给要求线电压的仪表、继电器，并供给接相电压的绝缘监视电压表。

图3 三个单相电压互感器Y0/Y0接线

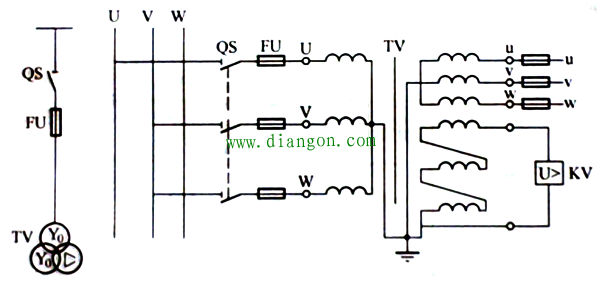

(4)三个单相三绕组电压互感器或一个三相五心柱三绕组电压互感器Y0/Y0/△(开口三角)接线
接线如图4所示。接成Y0的二次绕组，供给需要线电压的仪表、继电器，以及绝缘监视电压表；辅助二次绕组接成开口三
角形，构成零序电压过滤器，供给监视线路绝缘的电压继电器。

图4 三个单相绕组电压互感器或一个三相五心柱三绕组电压互感器Y0/Y0/△接线
