简单的电动机断相保护器

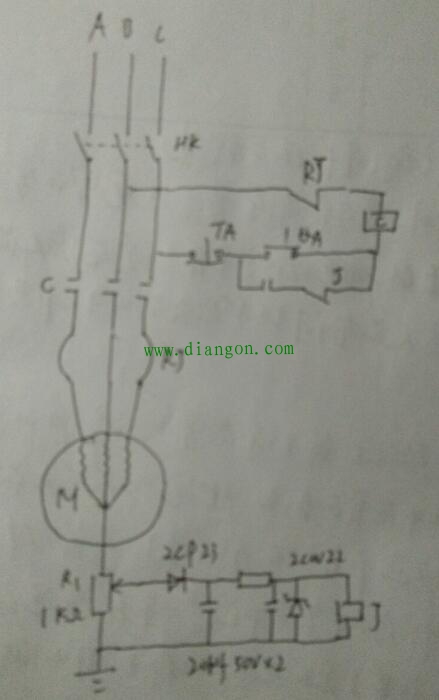

最近给一石料厂维修一台传送带电动机线路，发现了一款小型的断相保护器。由于以前没见过，感觉很好奇，便进行了拆卸。拆卸后，见元器件少，电路简单，便绘制出了接线图，共同行参考。

它的动作原理是：当运行中的电动机有断相时，电动机的中性点不是零电位，与地形成电位差，此电压经整流稳压，使继电器J得电吸合，常闭点断开，接触器C线圈供电被切断，C断电释放，从而保护电动机不因缺相而烧毁。
