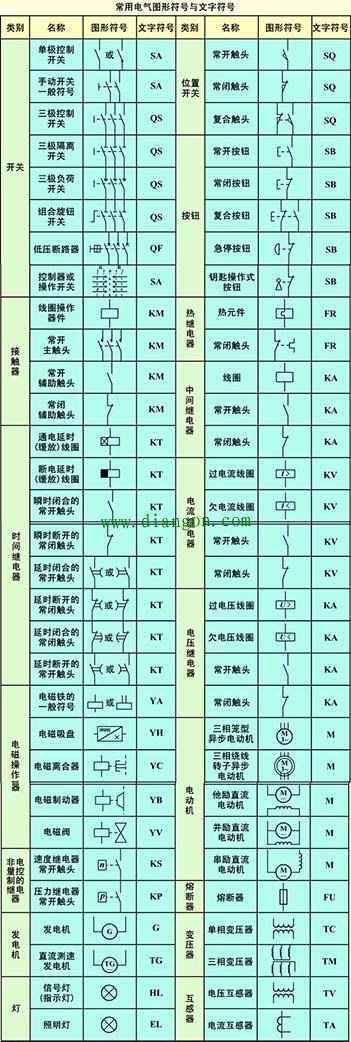

常用电气符号和电气识图的基本要求
时间：2023-03-06来源：佚名
|
1、结合电工基础理论识图 要想搞清电路的电气原理，必须具备电工基础知识，如三相异步电动机的旋转方向是由通入电动机的三相电源的相序决定的，改变电源的相序可改变电动机的转向。 2、结合电器元件的结构和工作原理识图 看电路图时应搞清楚电器元件的结构、性能、在电路中的作用、相互控制关系，才能搞清电路的工作原理。 3、结合典型电路识图 一张复杂的电路图细分起来是由若干典型电路组成，因此熟悉各种典型电路，能很快分清主次环节。 4、结合电路图的绘制特点识图 绘制电气原理图时，主电路绘制在辅助电路的左侧或上部，辅助电路绘制在主电路的右侧或下部。同一元件分解成几部份，绘在不同的回路中，但以同一文字符号标注。回路的排列，通常按元件的动作顺序或电源到用电设备的连接顺序，水平方向从左到右、垂直方向从上到下绘出。了解电气图的基本画法，就容易看懂电路的构成情况，搞清电器的相互控制关系，掌握电路的基本原理。
|
