什么是锁扣接触器?锁扣接触器的工作原理

关于这种接触器资料非常少，以往在工厂做电工时候也没有遇到过，大概理解是，里面有两个绕向相反串在一起的线圈，套在电磁电的两极上，一个用来让触点吸合并保持导通，另外一个用来推开触点的接触，有点像那种二位电磁阀的工作道理了，利用线圈的剩磁来实现状态保持，保持时候不需要通电，所以被称为节能型接触器，但是不能频繁切换了。

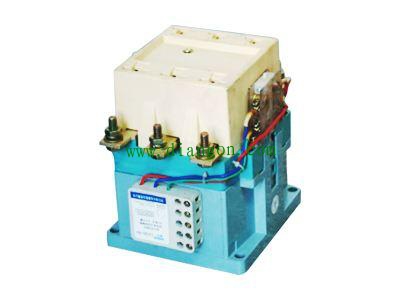

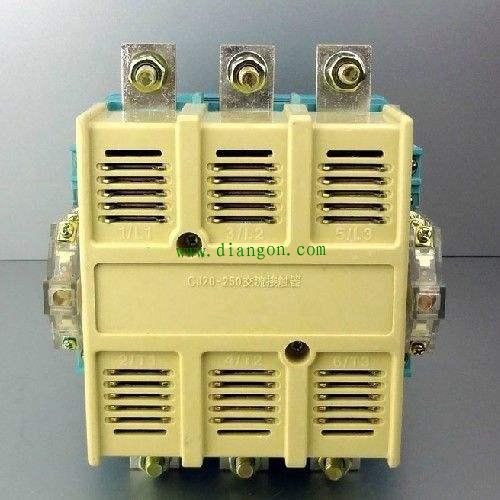

CJ20S锁扣式接触器作为CJ20的衍生产品。在原有的基础上添加了节能模块，能够达到消声节能的效果。

CJ20S锁扣式接触器工作原理如下：按下起动按钮SB1吸引线圈Q1得电，接触器铁芯被充磁接触器吸合，同时线圈Q1断电接触器靠铁芯剩磁保持吸合，SB1恢复到原来位置。脱扣时，按下停止按钮SB2，脱扣线圈Q2接通，对接触器铁芯消磁，在弹簧的作用下接触器即断开，SB2恢复到原来位置，线圈Q2断电，接触器恢复到原始状态，准备下一次通断操作。
接触器正常工作时线圈不带电，靠铁芯的剩磁使衔铁锁住在吸合位置。
