空调器单相电动机的电容启动电容运转方式和接线方法

电容启动运转式如图所示，为了改善电容运转式单相异步电动机启动转矩小的缺点在启动时再增加一只启动电容器，等电动机转速接近稳定值时将它撤去。把这种电动机称为电容启动电容运转式单相异步电动机，又称双值单相异步电动机。启动电容器和运转电容器的容量，根据电动机的启动特性和运行特性的要求来选定。

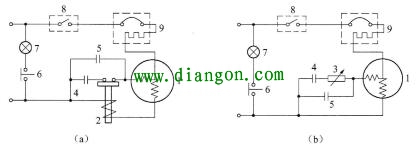

图 电容启动电容运行电路

(a)重锤式启动；(b) PTC式启动

1-电机；2-重锤式启动器；3-PTC启动器；4-启动电容；5-运行电路；6-灯开关；7-照明灯；8-温控器；9-热保护器

这类电机的特点是启动转矩大，启动电流小。输出功率在500～2000W，适用于空调器、制冰机等。
