开关控制插座的用法适用于懒癌患者——这当然是戏说，但这一用法确实大大方便了我们的生活。
众所周知，手机充电器不用的时候要拔掉、蚊香液出门时要拔掉、微波炉使用后要拔掉……但真正能够做到的人有几个呢？而且不仅仅是懒，频繁的拔插插头，也会加速插座内铜片的松动、磨损和氧化，因此，若此时插头旁边有个开关，可以免去拔插插头的麻烦和危害，简直是太棒了。
但是在使用时要注意，这种单开五孔插座上的开关，与我们平时使用的电器开关不同，这种开关结构简单，缺少了电器开关上的一个重要零件——灭弧装置。所谓“灭弧”，就是在电路刚刚通电时引发的电火花。
开关上产生的电火花，会直接从开关两侧冒出来，对于正在操作开关的人员来说，极其危险。而且对于不能承载大电流的单开五孔插座来说，瞬时的大电流，会导致开关烧毁。而这一切的关键，就是电流。换而言之，电路中的电流越小，产生电火花的可能性或电火花的大小就越小。
因此，对于一些大电流的产品（如洗衣机等）和一些在启动时会产生瞬时大电流的产品（内含发动机的产品，如电风扇），一定要在打开开关前确保电器处于关闭状态。当然，如果条件允许的话，最理想的状态，是在开关闭合时电路中没有任何负载。
而对于一些大功率用电器，如热水器、空调等，是不允许使用开关控制插座的，因此，市面上极少见单开三孔插座。

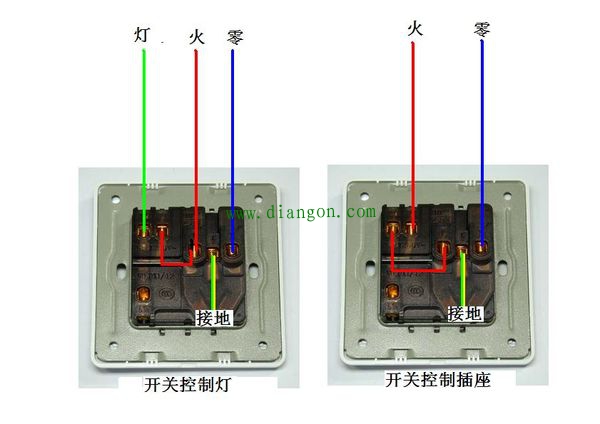

单开五孔插座，用开关控制插座的接线方法如下图（L1,L2可互换，有一些品牌的插座，可能没有L2，不影响使用）

　　如果开关控制插座，火线接开关L1，从开关L2接线到插座L，零线接插座N，地线接E。如果开关控制灯，火线接插座L，零线接N，地线接E，从插座L引线到开关L1，开关L2接灯控制线。
单开五孔插座，可以看作是一个墙壁开关和一个五孔插座的组合，因此，将二者分开来使用，也是可以的。
这种用法，适用于房间内空间较为局促的地方，比如床头等。
使用这种接法的时候应该注意一下配电箱内的回路。正常情况下，所有插座都是需要有漏电保护器进行保护的，而电灯回路是绝对不能安装漏电断路器的。因此，最理想的办法是将两个断路器（照明回路断路器和插座回路断路器）全部引线到单开五孔插座的接线盒内。
如果想图省事，可以将插座安装于电灯回路内（这样做的话，零线要从电灯接线盒内取，地线要从旁边插座接线盒内取或不要地线）。这样做出来的插座，只能满足于充电器等小功率用电器使用。如果没有安装地线，则尽量不要在此使用三脚插头的用电器。
开关控制电灯的接线方法如上（L1,L2可互换，有一些品牌的插座，可能没有L2，不影响使用）
