晶闸管引脚识别方法

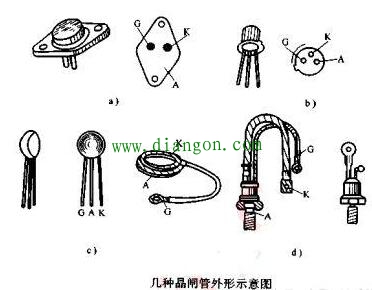

A)所示是1A~几A的小功率晶闸管，其外形像一个大功率三极管，在引脚识别时，将管脚朝上，并将两根引脚向上，如图中所示，这种位置时左边为G极，右边的为K极，外壳是A极。
B)所示是几十到几百mA的晶闸管，其外形像一个金属封装的三极管，在识别引脚时，将引脚朝上，以突出键为起点，顺时针方向依次为G,A,K极。
C)所示是电流更小的晶闸管，这是非标准的封装。在引脚识别时，将圆球面对着自己，引脚向下，此时自左至右依次为G,A,K极。
D)所示是另外几种电流较大的晶闸管，他们有一个“辫子”似的控制极，在阳极上有一个 号，在阴极上有一个-号，以此符号来识别各引脚。
