三相供电/三相三线制供电/三相四线制供电/三相五线制供电分别是什么意思?

时间:2023-03-06来源:佚名

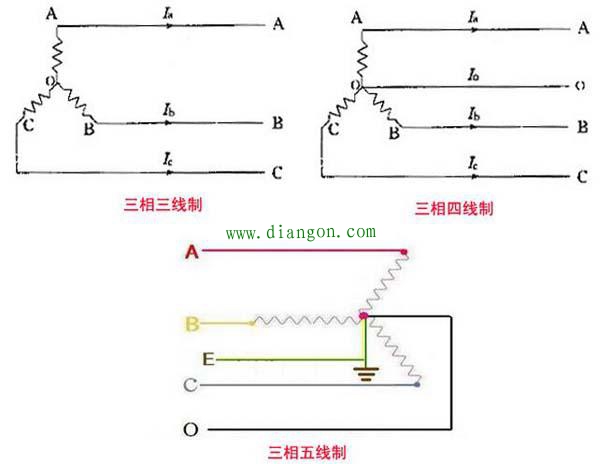

一般说,三相供电,包括三相三线制,三相四线制,或者三相五线制。
三相三线制,是指ABC三相供电,没有其他的。
三相四线制,是指ABC三相供电,外加一条地线或者零线。
三相五线制,是指ABC三相供电,外加一条零线和一条地线。

三相供电/三相三线制供电/三相四线制供电/三相五线制供电分别是什么意思?
输送三相交流电就叫三相供电,若只有一相线和一零线叫单相供电(如照明线路),只有a.b.c三根相线而没有o零线的供电叫三相三线供电,若既有a.b.c三根相线和o中性线(俗称零线)的供电叫三相四线制供电。
三相三线与三相四线制根本区别取决于两种供电方式,既低压电网中中性点接地和中性点不接地的两种制式系统,三相三线制是在低压中性点非直接接地的系统中,电器设备外壳接地后不与零钱连接,而仅与独立的接地装置连接,称为低压保护接地,这种供电方式叫三相三线制。在低压电网中性点直接接地的系统中,电器设备外壳接地后再与零钱连接,称为保护接零,这种供电方式叫三相四线制制。现在三相四线制已经改变成三相五线制,就是增加了一根与中性点工相连但不过电的保护零线,我们成为三相五线制。
三相三线制供电系统,只适用于三相对称负荷(如三相电力变压器,三相电机等),若三相负荷不对称,中性点就会出现电压。采用三相四线制供电系统,可以获得线电压和相电压,对于使用者比较方便。另外在三相负荷不对称时,因中性线阻抗很小,也能消除中性点的电压位移。
