四环电阻器与五环电阻器的识读方法图解

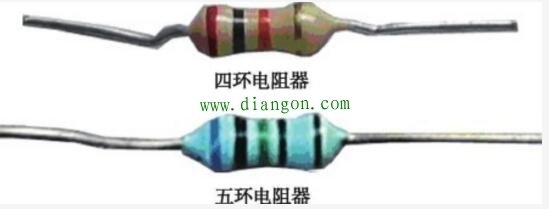

色环法是指在电阻器上标注不同颜色圆环来表示阻值和误差的方法。如图,这两个电阻器就采用了色环法来标注阴值和误差，其中一只电阻器上有四条色环，称为四环电阻器，另一只电阻器上有五条色环，称为五环电阻器，五环电阻器的阻值精度比四环电阻器更高,如下图展示

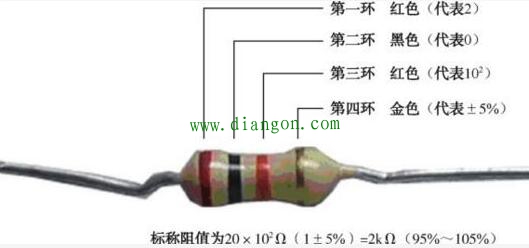

四环电阻前二环为数字，第三环表示阻值倍乘的数，最后一环为误差。四环电阻器的识读和判别顺序如下：
第一步：判别色环排列顺序
1.四环电阻器的第四条色环为误差色环，一般为金色或银色，因此如果靠近电阻器一个引脚的色环颜色为金，银色，该色环必为第四环，从该环向另一引脚方向排列的三条色环顺序依次为三，二，一。
2.对于色环标注的电阻器，一般第四环与第三环间隔较远。
第二部：识读色环
按照第一，第二环为有效数环，第三环为倍数乘以数环，第四环为误差数环。

四环电阻器阻值和误差图

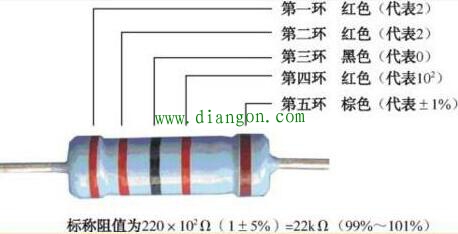

五环电阻器的第一环（红色：数字），第二环（红色：数字）第三环（黑色：数字），这三环分表代表：2-2-0；第四环代表阻值倍乘的数，最后一环为误差（±1％），误差通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代笔误差的，绿色的误差为0.5%。
五环电阻器的识读具体如下：
五环电阻器和四环电阻器的识读方法基本上是相同的，不同点在于，五环电阻器的误差数环颜色除了金，银色以外，还可能是棕色，红色，绿色，蓝色和紫色的，具体如下图：

五环电阻器阻值和误差图
