开关电源输出电感烧毁原因分析

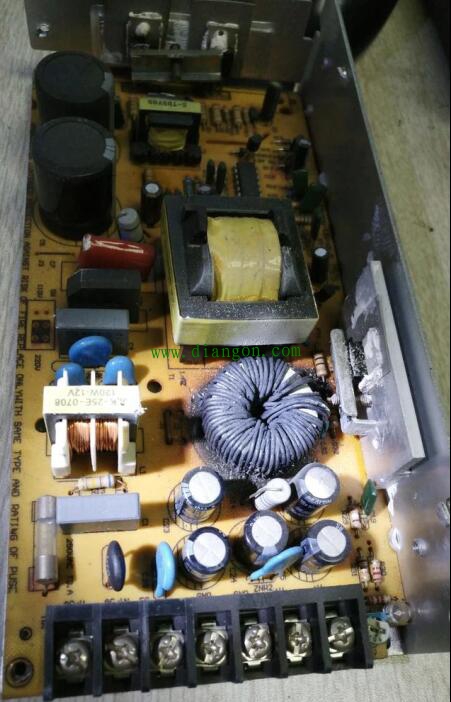

我接触研究过很多开关电源，大到通讯电力机房用的48V/100A专用电源，小到手机充电器，也处理过很多故障，但到目前为止，我还没有遇到过烧电感线圈的。这个电感是串联在整流和第一级电容滤波后的输出主回路中，后面还有一级电容滤波，构成CLC π型滤波。它的烧毁无非有以下几个原因:

①电感与开关电源输出功率不匹配。线圈直流电阻大，导致满负荷或超负荷输出时，线圈温度持续升高直至烧毁。这种原因可能性有但又不大。
②电源长时间超负荷运行(可能性较大)。这将导致电感的线圈电阻损耗(直流)和磁芯涡流损耗(交流)加重，这两种损耗都变成热能，使电感温度快速升高直至烧坏。一般开关电源超负荷50%(即额定输出功率150%)时，保护电路才起作用。
电源的额定输出功率，实际上也是极限输出功率，使用时不能超出，而且要留有一定余量。这样才能连续、安全、稳定运行。
③电感质量有问题。如果电感磁芯质量不好，当有较大高频交流分量通过电感时，就会在磁芯中产生很大的涡流损耗，使磁芯线圈温度持续升高直至烧坏。
④第一滤波电容失效。这将导致整流后的所有脉动交流成份全部加在电感上，使磁芯涡流损耗达到最大，温度快速升高使电感烧坏。此时，输出电压降低，靠负反馈提升电压，这样使输出脉动交流成份更大，磁芯涡流温升更快，导致恶性循环，最后电感烧毁。
⑤电感线圈匝间短路。这也是可能原因之一，类似于电源变压器，如果出现线圈匝间短路，变压器必烧。
