交流接触器控制电路原理图的识图方法

电路原理图的各分支回路一般应垂直布置，因而电气图形符号也应垂直来画，文字符号一般水平放置。有时，根据画图的需要，在不改变符号含义的前提下，图形符号和文字符号都可旋转，但不可倒置。
上静、下动 开关的静触头在上，为电源侧；而动触头在下，为负载侧。如果电气回路需要水平来画，电气图形符号可由垂直位置逆时针转90°，即左静、右动。也就是说上侧或左侧为电源，下侧或右侧为负载。
左开、右闭 常开触头朝左开口，而常闭触头则朝右闭口。如果电气回路需要水平来画，电气图形符号可由垂直位置逆时针转90°，即下开、上闭。
图1所示为接触器电路符号的画法。

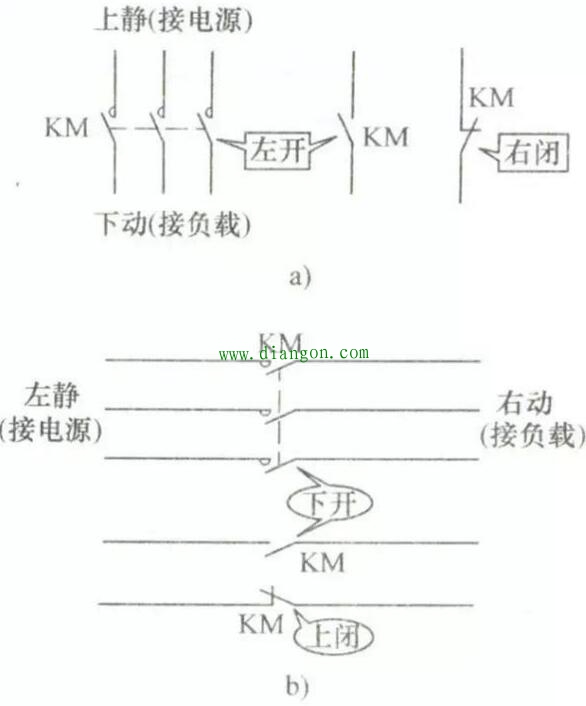

图1 接触器电路符号的画法
a）垂直画法 b）水平画法
在电气原理图中，线圈和触头通常不画在一起，而是画在电路的不同地方，但只要它们标注相同的文字符号，就是一个器件的线圈和触头，例如同一接触器线圈、接触器主触头和辅助触头都用KM1表示，如图2a所示。当一个电路中只有一只接触器时，KM1中的1通常省去。
如图2b所示，同一电路中有多个相同元器件时，一般用相同的字母表示，但在字母的后边加上数字以示区别，例如KM1、KM2、KM3一般表示的是三只不同的接触器，这一点要牢记。

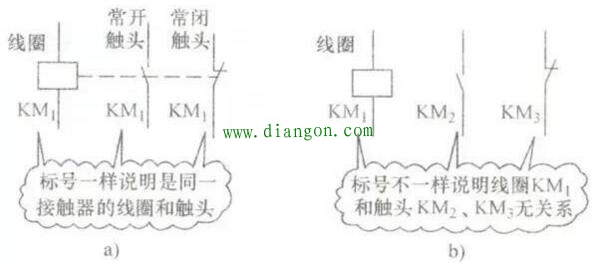

图2 接触器的标注方法
a）同一接触器的线圈和触头 b）不同接触器的线圈和触头
电路全部线圈的触点都是按线圈不得电时的常态画出的，各刀开关、按钮开关等开关器件也是按在器件未受外力作用时的常态画出的。
