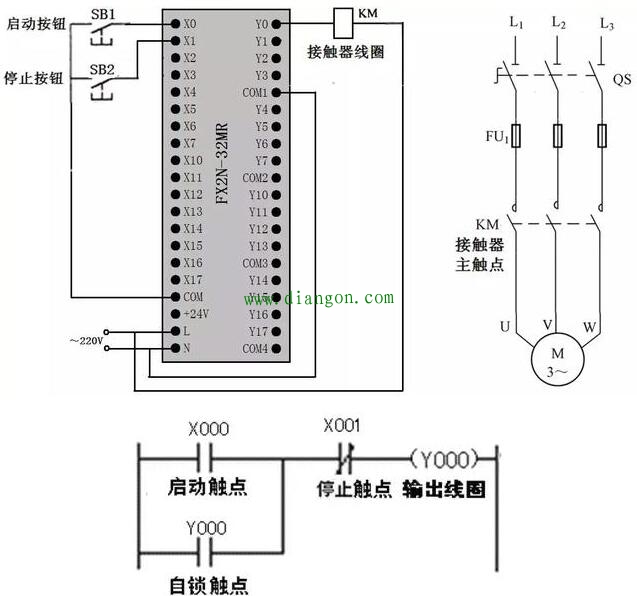

起动、自锁和停止控制的PLC线路与梯形图

起动、自锁和停止控制的plc线路与梯形图

线路与梯形图说明如下：
当按下起动按钮SB1时，PLC内部梯形图程序中的起动触点X000闭合，输出线圈Y000得电，输出端子Y0内部硬触点闭合，Y0端子与COM端子之间内部接通，接触器线圈KM得电，主电路中的KM主触点闭合，电动机得电起动。
当按下停止按钮SB2时，PLC内部梯形图程序中的停止触点X001断开，输出线圈Y000失电， Y0、COM端子之间的内部硬触点断开，接触器线圈KM失电，主电路中的KM主触点断开，电动机失电停转。
