100M和1000M网线接水晶头的线序和接线接法图解

网线接水晶头是综合布线中一个基本的技能，接水晶头首先是要先搞清楚网线在接水晶头时的线序。

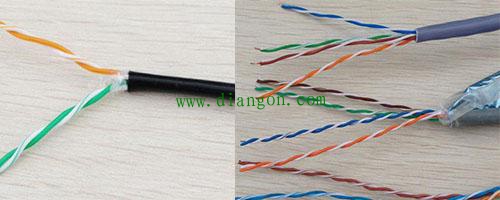

在市面上，有4芯网线和8芯网线，4芯网线的规格不多，在综合布线中，并不常用。4芯网线和8芯网线都是属于双绞线，家里布线或者电脑跳线基本都是使用8芯网线。

4芯网线是由4根不同颜色的线组成的，大部分颜色为橙白、橙、绿白，绿。8芯网线是有8根不同颜色的线组成的，颜色为橙白、橙、绿白、绿、蓝白、蓝、棕白、棕。

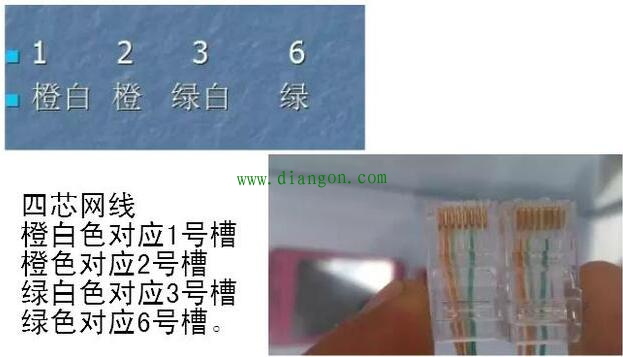

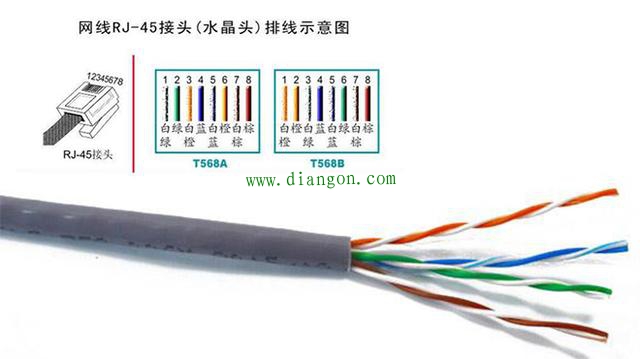

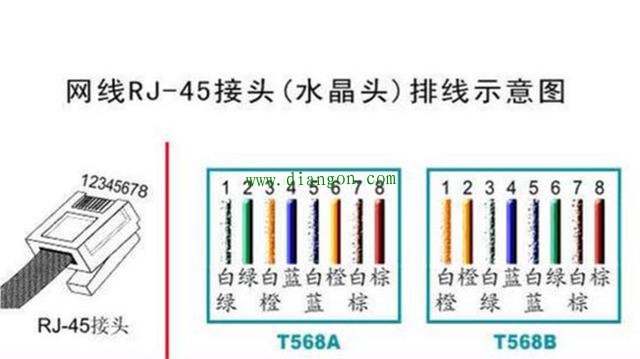

根据国际标准接法，且对应水晶头，铜片向上，从左到右：4芯网线的接法是1.橙白2.橙3.绿白6绿。8芯网线接法是1.橙白2.橙3.绿白4.蓝5.蓝白6.绿7.棕白8.棕

100M指的是百兆网络，1000M指的是千兆网络，传输百兆网络时，8芯网线用来实际接收信号是在水晶头1.2.3.6的位置，可以根据接线相对应线的颜色（1.橙白2.橙3.绿白6.绿）1.2用来发送，3.6用来接收。

1000M网络必须使用到八芯网线的，网线的四条芯是不能达到千兆网络传输的同时收发，也就是四条芯只能实现千兆网络接收数据或者发送数据，这两者不能同时进行。
在市面上，传输百兆网络的网线一般指的是超五类网线，传输千兆网线的一般指的是六类网线。
