你对单相电表接线图了解吗?在我们居住家庭电路中都是采用单相电表接线，这个用电量的设备，单相电表具有能耗低、可靠性高等特点。那么，下面给大家分享下单相电表怎么接线呢？

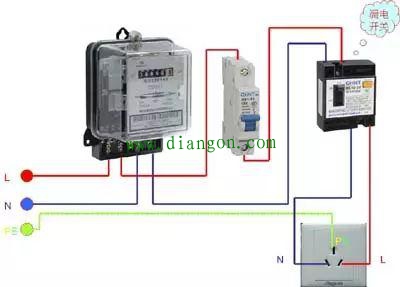

单相电表接线图如下，是由计量转盘、接线端子、电压线圈、计数器电流线圈、构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。由于电度表的型号不同，各类型的电表在铅封盖内都有4各端子的接线图。
如果是负载的功率是在电度表所能承受的范围内，即使流过电度表电流线圈的电流不至于导致线圈烧毁，那么就采用直接接入法。
单相电度表共有四个接线端子，从左至右按1、2、3、4编号。

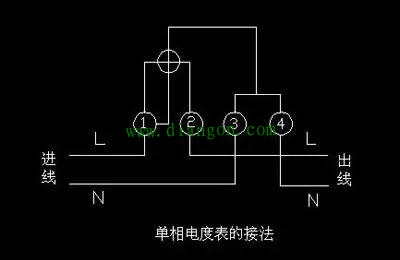

接线一般有两种一般是1、3接进线，2、4接出线;另一种是按1、2接进线，3、4接出线。无论何种接法，相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种：

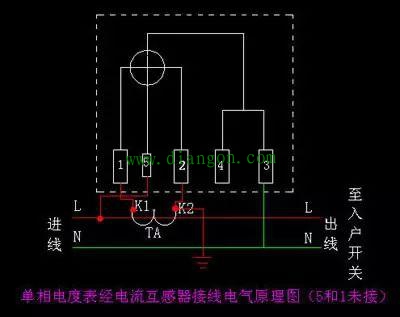

(1)单相电度表内5和1端未断开时的接法。
由于表内短接片没有断开，所以互感器的K2端子禁止接地。

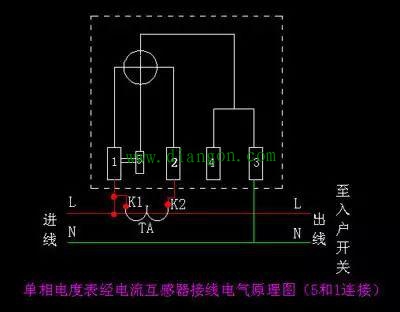

(2)单相电度表内5和1端短接片已断开时的接法。
由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。
以上就是给大家带来的单相电表接线图，电表的接线一定需要找专业人士进行连接，注意安全也是对接下来生活有个更好的保障，希望上面的介绍可以让大家更加了解清楚电表。
