三相异步电动机星三角启动电气控制图详解

（2）

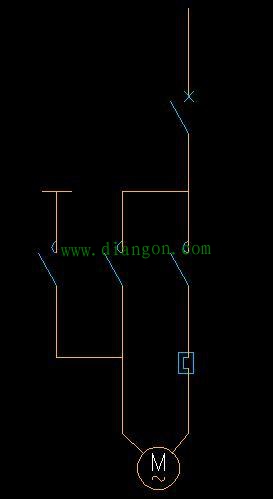

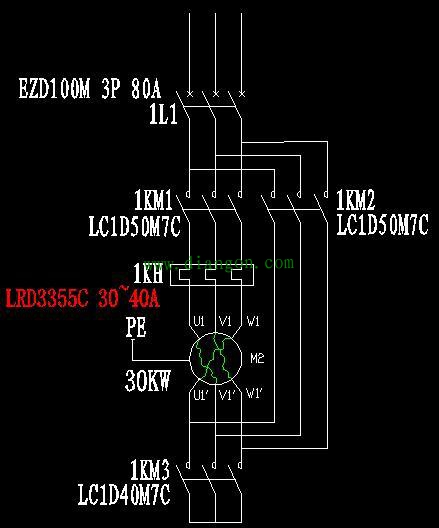

均可表示星三角的一次图画法形式。
2.星三角启动：
（1）启动过程：就是先星型启动（"Y型启动"），经过时间继电器切换到三角形（"△型启动"）。
（2）为什么叫星三角起动？

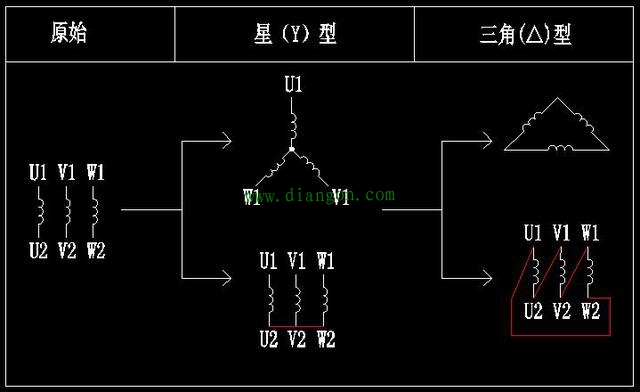

其实是三相异步电动机定子绕组的接线，先接成星（Y）型，再切换后接成三角(△)型，如下图

图注：（1）U1表示绕组首端，U2表示绕组末端，其他类推。
（2）星型和三角形上下两个图是一样的，红色线表示连接起来
（3）三角形要首尾相接
（3）怎样接通切换？
1.利用接触器和时间继电器，
这里的接触器分别用途：主用的KM,Y型用的KM,△型用的KM（这里并不是说有专用的这种Y△接触器,而是说这接触器用来实现怎么样的控制功能）
时间继电器：通电延时型时间继电器
2.起动过程：按下起动按钮
