安川变频器故障IGBT上下短路SC报警维修

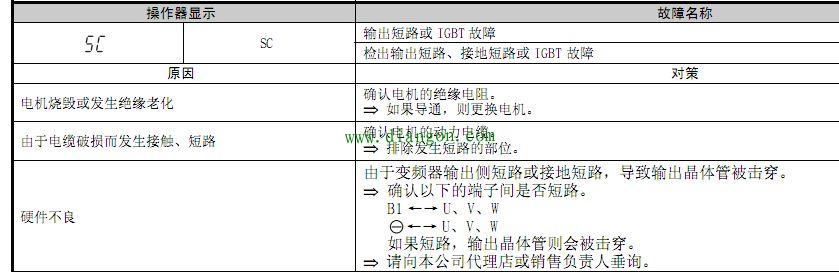

SC 报警，也叫负载短路（SC），手册说法是，变频器输出侧短路，请检查电机的绝缘及阻抗是否正常，可以在断开变频器时候，用耐压摇表测量连接线和电机对地电阻，看看有没有5兆欧以上，如果没有，就是电机或者线路有问题。如果电机没有问题，就是变频器IGBT模块烧了。

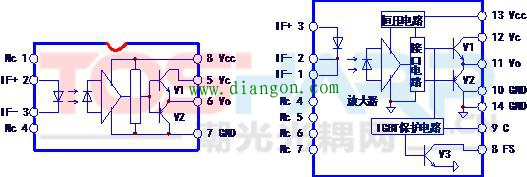

SC故障是安川变频器较常见的故障。IGBT模块损坏，这是引起SC故障报警的原因之一。此外驱动电路损坏也容易导致SC故障报警。安川在驱动 电路的设计上，上桥使用了驱动光耦PC923，这是专用于驱动IGBT模块的带有放大电路的一款光耦，安川的下桥驱动电路则是采用了光耦PC929，这是 一款内部带有放大电路，及检测电路的光耦。

此外电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些现象都有可能是IGBT模块损坏。IGBT模块损坏的原因有多种，首先是外 部负载发生故障而导致IGBT模块的损坏如负载发生短路，堵转等。其次驱动电路老化也有可能导致驱动波形失真，或驱动电压波动太大而导致IGBT损坏，从 而导致SC故障报警。
