三相异步电机正反转带星三角启动运转电路原理

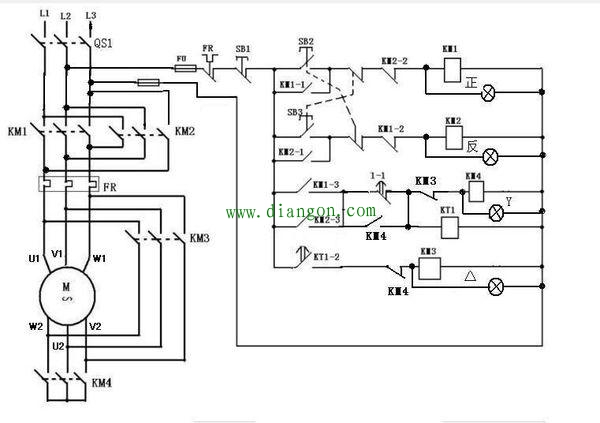

图中，KM1是电机正向运行接触器，KM2是反向运行接触器，KM3是三角形构建接触器，KM4是星形构建接触器。

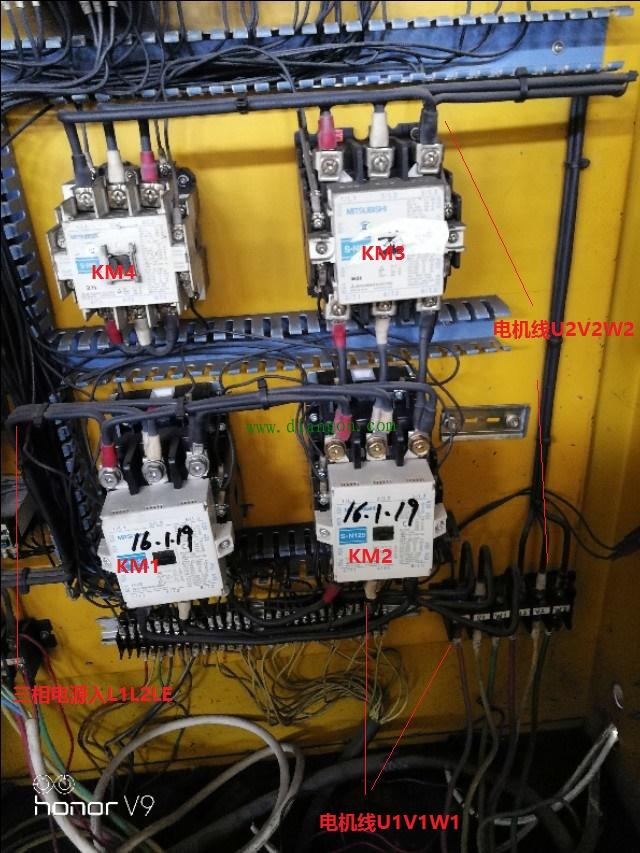

二、标注题主拍的接触器并说明如下

和上边的原理图对应上了，图中，KM1是电机正向运行接触器，KM2是反向运行接触器，KM3是三角形构建接触器，KM4是星形构建接触器。完全就是一个标准的星三角启动电路，同时具备了电机正反转控制。
三、双速电机简单介绍
从星三角去理解它的接线，是基本一样的，而且最容易明白了，一样6条线出来，只是在里边如何颠倒的问题，双速电机本质是变极调试，和我们常见的变频调速不同了，变极调试实际上简单可靠，还很便宜，很多搅拌机上都使用，以往我做项目的时候改过一些。

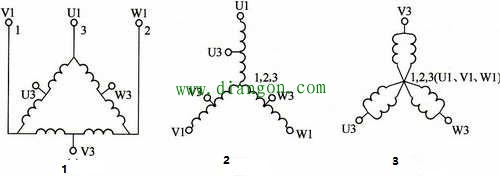

双速电动机的定子绕组的联接方式常有两种：一种是绕组从三角形改成双星形，如上图图 1所示的连接方式转换成如图3所示的连接方式，另一种是绕组从单星形改成双星形，如图2所示的连接方式转换成如图3所示的连接方式，这两种接法都能使电动机产生的磁极对数减少一半即电动机的转速提高一倍。
从结构上看，一样是6个抽头接出来，当作普通星三角去理解就好了，完全可以套上上边的星三角电路图。
