plc主控指令MC、MCR的使用说明

在编程时，经常遇到多个线圈同时受一个或一组接点控制，如果在每个线圈的控制电路中都串入同样的接点，将多占用存储单元，应用主控指令可以解决这一问题。
主控指令MC用于公共串联接点的连接，主控复位指令MCR是主控MC的复位指令。MC指令是3程序步，MCR是2程序步，它们的目标元件是Y、M，不能操作特殊辅助继电器M。图是MC、MRC指令的使用说明。

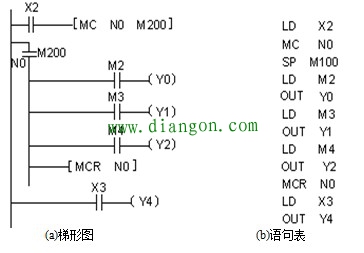

图 MC、MRC指令的使用说明
当X2接通时，执行MC与MCR之间的指令，当X2断开时，不执行MC与MCR之间的指令。在MC与MCR之间的非积算定时器用OUT指令驱动，计数器、积算定时器用SET/RST指令驱动。使用MC指令后，母线移到主控接点的后面，使用MCR后，母线返回到原来位置。在MC指令内再使用MC指令时称嵌套，嵌套级N由0～7顺次增大，返回时从大到小用MCR指令逐级返回。与主控接点相连的接点应使用LD、LDI指令。
