变压器结构原理图解

变压器利用电磁感应原理制成的电器设备。简单说就是：
电生磁：一次侧通入交变电流，在铁芯是产生变化磁场。
变压器只能输入交流电压，从变压器一次绕组两段输入交流电压，从二次绕组输出交流电压。

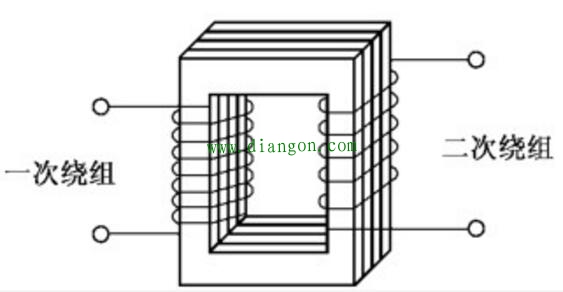

变压器结构示意图：

工作原理简化分析，假设：
1.一次绕组和二次绕组完全耦合，及链过一次和二次绕组的磁通为同一磁通；
2.贴心磁路的磁阻为零，铁芯损耗也等于零；
3.一次和二次绕组的电阻都是等于零；
工作原理提示：
给一次绕组输入交流电压后，一次绕组中有交流电流，一次绕组产生交变磁场，磁场的磁力线绝大多数由铁芯或磁芯构成回路。
因二次绕组也绕在铁芯或磁芯上，变化的磁力线穿过二次绕组，在二次绕组两端产生感应电动势。二次绕组所产生的电压大小与输入电压大小不同（也有相同，如1:1变压器）其频率和变化规律与交流输入电压一样。
给变压器一次绕组通入交流电压时，它的二次绕组两端输出交流电压，这是变压器的基本原理。
