常见变压器电路符号和应用场合

变压器英文名为：TransFormer，符号为：T，也有写为Tr的，变压器只限于电子设备中常用的小型变压器，在电器设备和无线电路中，常常被用于升降电压，匹配阻抗和安全隔离。变压器可以按照工作频率和耦合方式来进行分类，详细产品如下：
常见几种变压器电路符号和应用场合：

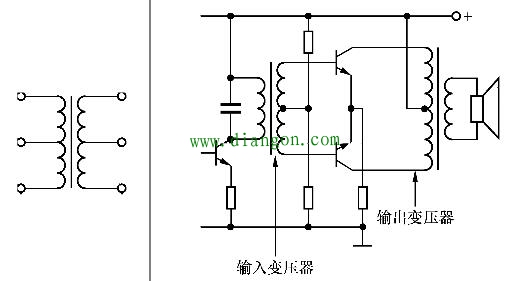

低频变压器：

注：分别用欧姆表测输入和输出变压器的输入、输出端电阻值。其中，电阻器最小（几欧姆）的一端所对应的变压器为输出变压器。

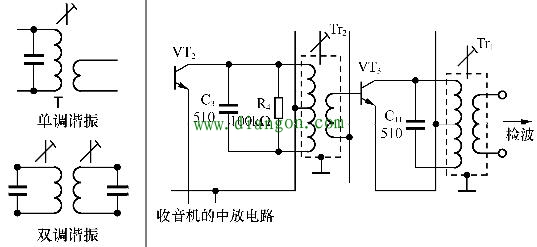

中频变压器：

注：中频变压器磁帽上的红，黄，白等颜色表示为中频变压器的安装位置。不同厂家的产品有不同的安装位置。

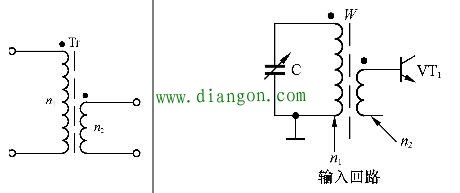

天线变压器：

屏蔽层接地可减少电网通过分布电容对电路的寄生耦合。
环形电源变压器：
环形电流变压器和普通变压器的工作原理是一样的，只是铁芯形状不一样而已，环形电流变压器具有漏磁小，效率高的优点，从图片上可以看出来，用有色导线区分了接线，十分地方便。
自耦变压器：

自耦变压器的铁芯上只有一个绕组N1,原边及副边绕组是共用的，副边绕组N2是原边绕组的一部分，它可以输出连续可变的交流电压。调节滑动端的位置，就改变了N2，即改变了输出电压U2。使用前，将手柄上的指针调至电压为零。演示时先接通电源，然后慢慢转动手柄调节出所需的电压，并由万用表测量③和④的电压。（注明：电路符号和应用场合为同一张图）

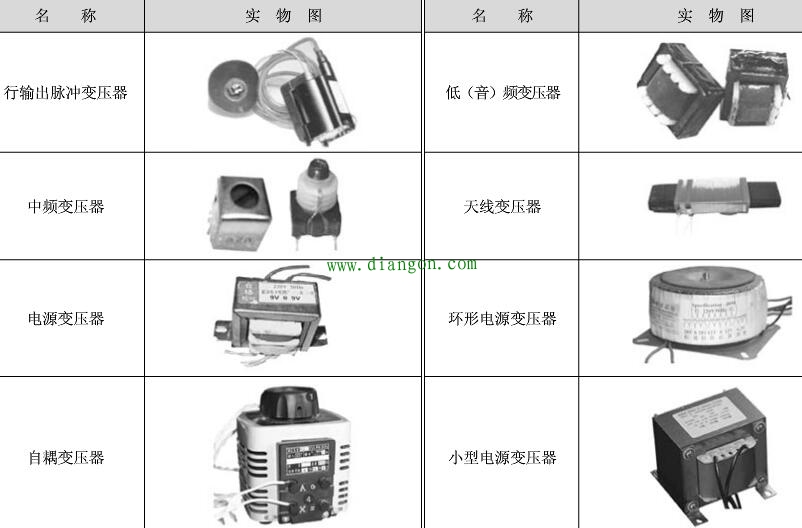

变压器实物图：

以上几种常见变压器电路符号和应用场合介绍，希望此篇文章能让大家对变压器有更深的了解。
