电动机自耦降压起动的一种简单控制方法图解

自耦降压启动是指启动时利用来降低加在电动机上的启动电压。待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动。
简单概况过程就是：启动时电机接入自耦变压器实现降压启动，启动后断开自耦变压器，然后直接接入电源。
自耦降压启动的控制图有多种，这里只讲述简单的一种，原理是一样的。

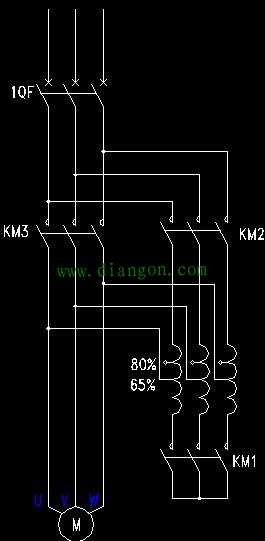

一次图：

分两部分：启动时，启动后。（红色线部分接通）

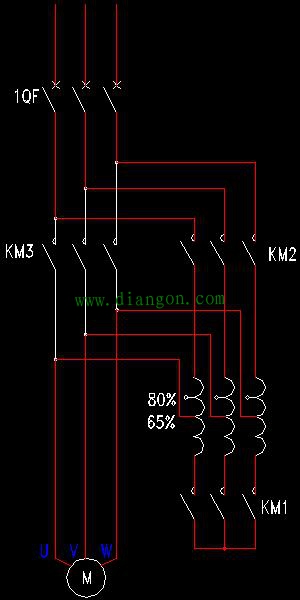

启动时（KM1将自耦变压器接成星型（Y型），KM2向自耦变压器接入电源）

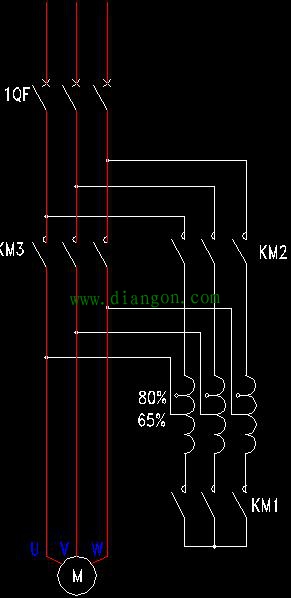

启动后（断开KM1，KM2部分即断开自耦变压器部分，后直接向电机接入电源）

二次图：
详细步骤：
（1）将自耦变压器接成Y型(KM1)
（2）电源接入自耦变压器(KM2)
（3）延时后断开(KT,KA)
（4）向电机直接接入电源(KM3)

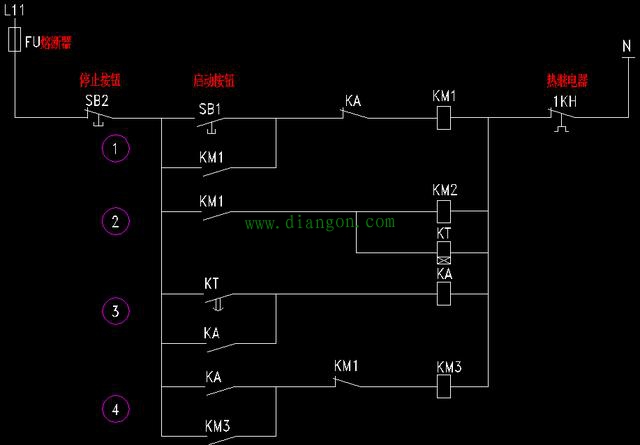

分4部分，看下图

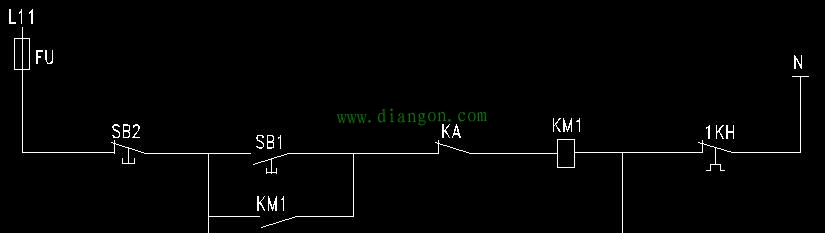

第一部分：将自耦变压器接成Y型(KM1)

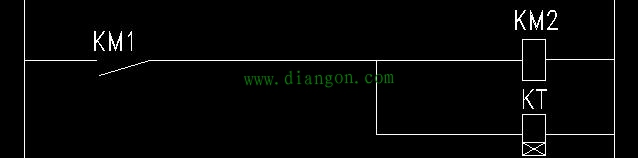

第二部分：接成Y型后，电源接入自耦变压器(KM2)，并且开始延时（KT）

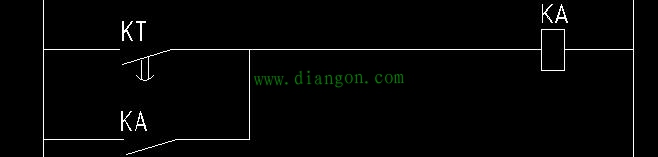

第三部分：KT时间到了，时间继电器常开点闭合接通中继KA，KA保持自锁(防止KM3未接通KA就断电了)
（看第一部分的KA常开点，中继接通后，把第一第二部分的断开了）

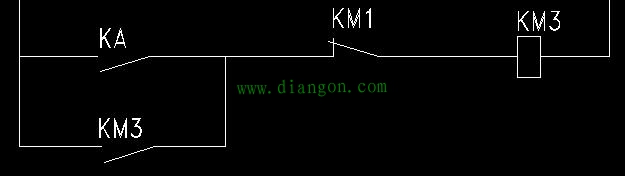

第四部分：前几部分断开后，中间继电器KA接通KM3，向电机直接接入电源(KM3)
(这里接一个KM1的常闭点，是为了确保KM1完全断开后才能接通KM3)
