家用插座怎么接线?家用插座怎么接线图解

1、拆卸墙壁开关插座底盒并清洁。开关插座接线安装要木工油漆工等之后开展，对于长期用的底盒子会在所难免堆积灰尘。开关插座底盒进行灰尘杂质清理干净，并用抹布把盒内残存灰尘擦净，避免积留杂质影响电路工作。
2、电源线处理。把盒内甩出的导线留出一段将来要维修的长度，接着将线削出少许线芯，削线芯时切勿碰伤线芯。把导线按顺时针方向缠绕在开关插座对应的接线柱上，再旋紧压头，这一步骤要求线芯不能外露。

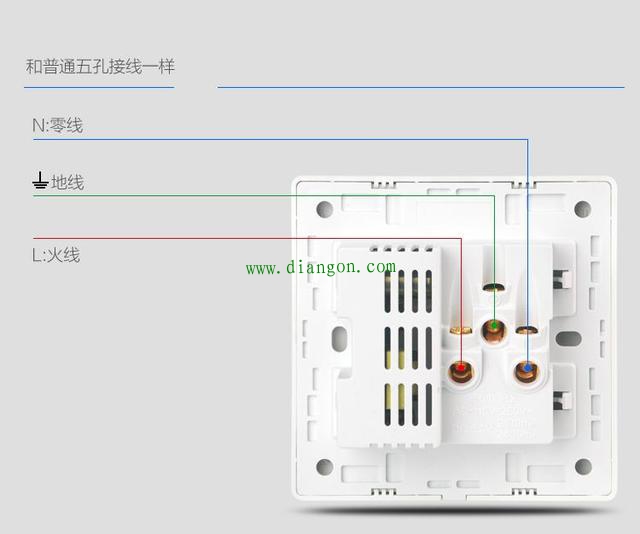

3、插座三线接线方法。火线、零线和地线需要与插座的接口连接正确。火线要接入开关2个孔中的一个A标记内，把另外一个孔中留出绝缘线接入下面的插座3个孔中的L孔内过行对接。零线接入插座3个孔中的N孔内接牢。地线接入插座3个孔中的E孔内接牢。如果零线与地线错接，使用电器时会发生黑灯及开关跳闸的情况。
4、开关插座固定安装。先把底盒子内留出的导线由塑料台的出线孔中穿出来，接着将塑料台紧贴在墙面中，用螺丝把它固定在底盒子上。固定完成，把导线按之前打开盒时的接线方式，把各自的位置从开关插座的线孔中穿出，并把导线压紧牢。
5、墙壁开关插座面板固定。把墙壁开关插座紧贴于塑料台上，方向摆正，接着用工具把螺丝固定牢，最后盖上装饰板。
单相二眼插座的施工接线要求是：当孔眼横排列时为“左零右火”，竖排列时为“上火下零”。单相三眼插座的接线要求是：最上端的接地孔眼一定要与接地线接牢、接实、接对，绝不能不接，余下的两孔眼按“左零右火”的规则接线，需要提醒的是零线与保护接地线切勿错接或接为一体。电冰箱应使用独立的、带有保护接地的三眼插座。切勿自做接地线接于煤气管道上，否则容易出现严重的火灾事故，为预防安全事故，抽油烟机的插座也要使用三眼插座，接地孔的保护绝不可掉以轻心。
